P92钢蠕变-疲劳交互作用下的裂纹扩展行为

doi:10.11868/j.issn.1001-4381.2015.000699

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(2907 KB)

HTML ( 13 )
输出: BibTeX | EndNote (RIS)

摘要

在630℃下，对P92钢进行应力控制下的蠕变-疲劳交互作用实验，研究P92钢高温蠕变-疲劳交互作用下的裂纹扩展行为，并结合断口形貌分析蠕变-疲劳裂纹扩展的机理以及a-N曲线的转折点含义。结果表明：P92钢在蠕变-疲劳交互作用下的断裂属于蠕变韧性断裂，应该用（C_t）_avg作为裂纹扩展的断裂参量；P92钢在蠕变-疲劳交互条件下，试样的断口主要表现为蠕变孔洞以及微裂纹。此外，发现a-lg（N_i/N_f）曲线以及（da-dN）-N曲线中的拐点，分别对应蠕变-疲劳裂纹萌生区向扩展区转变周次以及扩展区向瞬断区转变的周次。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	荆洪阳
	唐梦茹
	赵雷
	徐连勇

关键词 ： P92钢, 蠕变-疲劳交互, 裂纹扩展, 断口分析, 断裂参量

Abstract：

Creep-fatigue interaction tests of P92 steel at 630℃ under stress-controlled were carried out, and the crack propagation behaviour of P92 steel was studied. The fracture mechanism of crack growth under creep-fatigue interaction and the transition points in a-N curves were analyzed based on the fracture morphology. The results show that the fracture of P92 steel under creep-fatigue interaction is creep ductile fracture and the (C_t)_avg parameter is employed to demonstrate the crack growth behaviour; in addition, the fracture morphology shows that the crack growth for P92 steel under creep-fatigue interaction is mainly caused by the nucleation and growth of the creep voids and micro-cracks. Furthermore, the transition point of a-lg(N_i/N_f) curve corresponds to the turning point of initial crack growth changed into steady crack growth while the transition point of (da/dN)-N curve exhibits the turning point of steady creep crack growth changed into the accelerated crack growth.

Key words： P92 steel creep-fatigue interaction crack growth fracture morphology fracture parameter

收稿日期: 2015-06-03 出版日期: 2017-05-17

中图分类号:

TG142.7

通讯作者: 徐连勇 E-mail: xulianyong@tju.edu.cn

作者简介: 徐连勇(1975-), 男, 博士, 教授, 博士研究生导师, 主要研究方向为焊接力学、焊接应力与变形控制及模拟计算、高温下焊接结构完整性与寿命评估以及焊接接头环境腐蚀评价, 联系地址:天津市津南区海河教育园雅观路135号天津大学31号教学楼171室(300350), E-mail:xulianyong@tju.edu.cn

引用本文:

荆洪阳, 唐梦茹, 赵雷, 徐连勇. P92钢蠕变-疲劳交互作用下的裂纹扩展行为[J]. 材料工程, 2017, 45(5): 112-117.
Hong-yang JING, Meng-ru TANG, Lei ZHAO, Lian-yong XU. Crack Growth Behaviour of P92 Steel Under Creep-fatigue Interaction Conditions. Journal of Materials Engineering, 2017, 45(5): 112-117.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2015.000699 或 http://jme.biam.ac.cn/CN/Y2017/V45/I5/112

Table 1 P92钢的化学成分(质量分数/%)

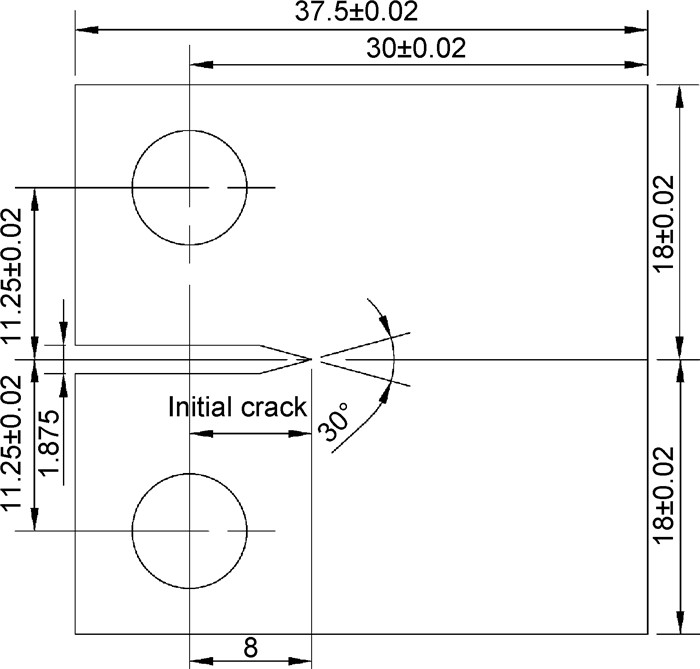

Fig.1 CT试样的几何尺寸

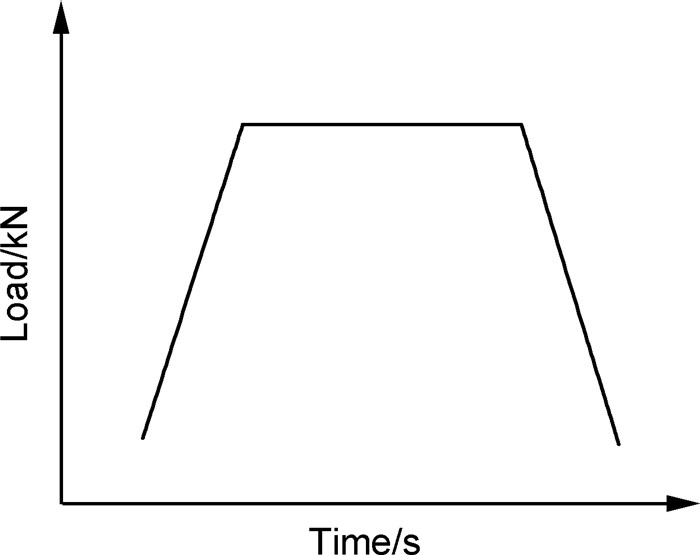

Fig.2 加载波形曲线

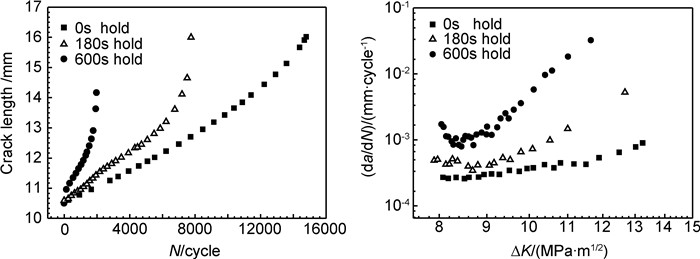

Fig.3 P92钢在不同保载时间下的a-N曲线及裂纹扩展速率曲线 (a)a-N曲线；(b)(da/dN)-ΔK曲线

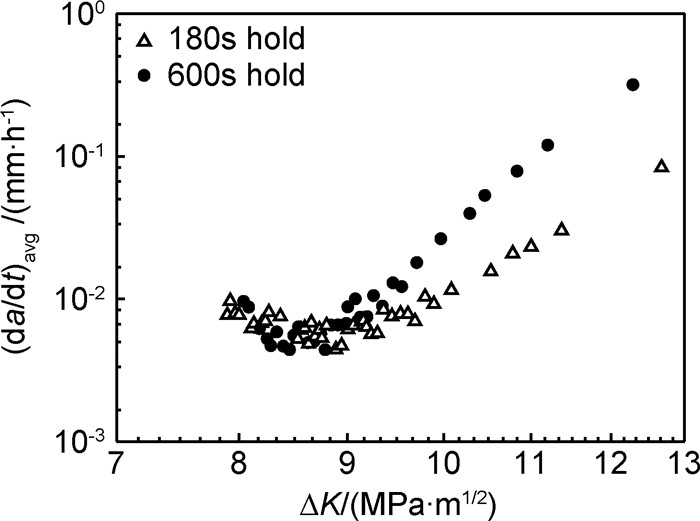

Fig.4 P92钢在不同保载时间下的 (da/dt)_avg-ΔK曲线

Fig.5 P92钢在纯疲劳条件下的微观断口SEM形貌 (a)裂纹初始扩展阶段；(b)裂纹稳定扩展阶段；(c)裂纹快速扩展阶段

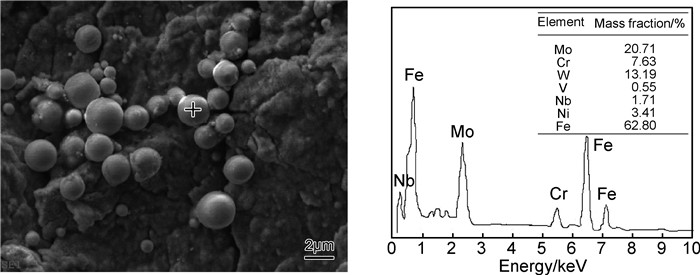

Fig.6 球形颗粒EDS谱图

Fig.7 P92钢在保载时间为600s时的微观断口形貌 (a)裂纹初始扩展阶段；(b)裂纹稳定扩展阶段；(c)裂纹快速扩展阶段

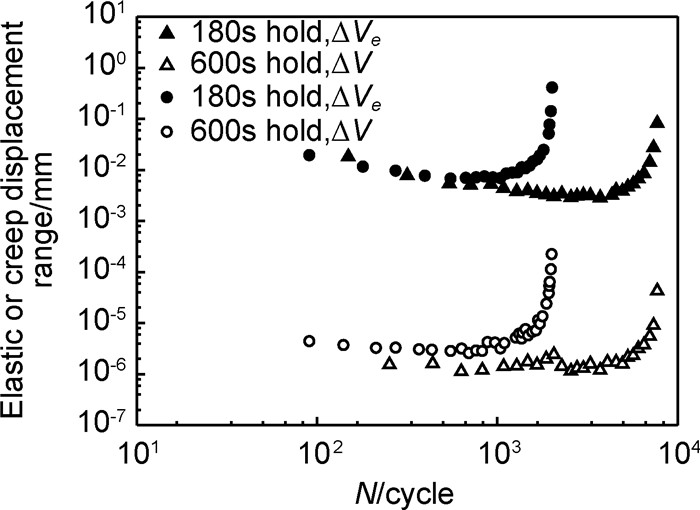

Fig.8 ΔV_e与ΔV的比较

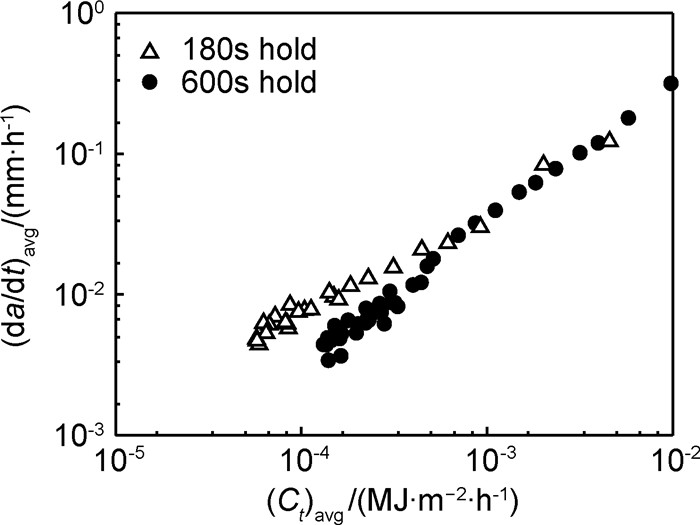

Fig.9 P92钢在不同保载时间下的(da/dt)_avg-(C_t)_avg曲线

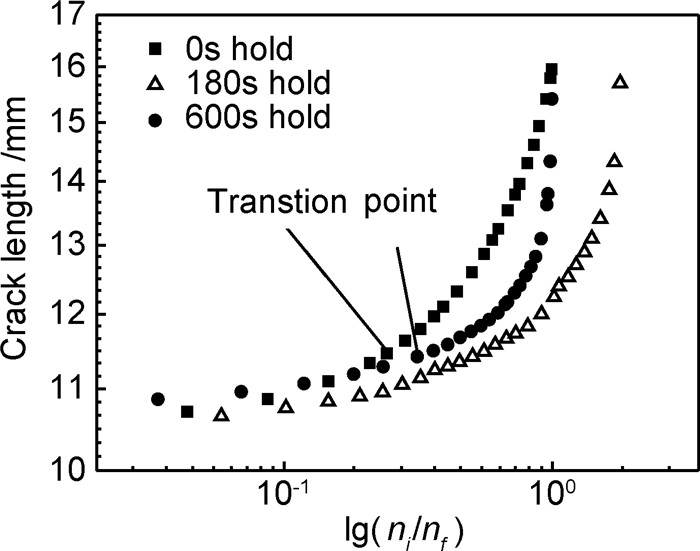

Fig.10 P92钢不同保载时间的a-lg(N_i/N_f)曲线

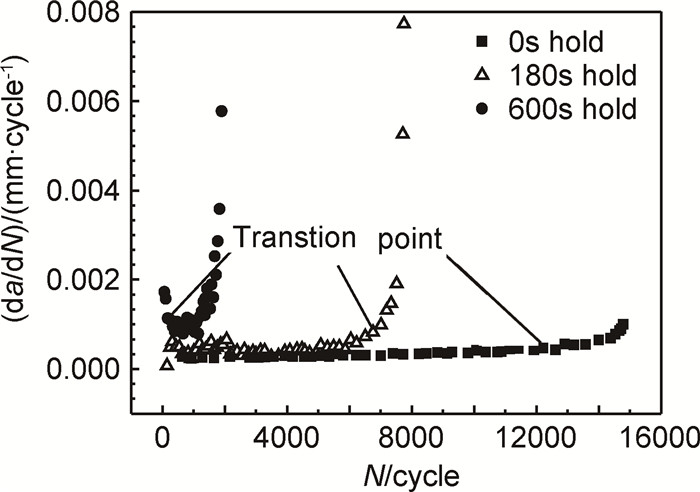

Fig.11 P92钢不同保载时间的(da/dN)-N曲线

1	赵勇桃, 董俊慧, 张韶慧, 等. P92钢高温拉伸断口形貌的研究[J]. 材料工程, 2015, 43 (4): 85- 91. doi: 10.11868/j.issn.1001-4381.2015.04.015
1	ZHAO Y T , DONG J H , ZHANG S H , et al. High-temperature tensile fracture morphology of P92 steel[J]. Journal of Materials Engineering, 2015, 43 (4): 85- 91. doi: 10.11868/j.issn.1001-4381.2015.04.015
2	轩福贞, 涂善东, 王正东. 含裂纹结构时间相关的疲劳断裂理论与剩余寿命评价术[J]. 力学进展, 2005, 35 (3): 391- 400. doi: 10.6052/1000-0992-2005-3-J2004-075
2	XUAN F Z , TU S D , WANG Z D . Time dependent fatigue fracture theory and residual life assessment techniques for defective structures[J]. Advances in Mechanics, 2005, 35 (3): 391- 400. doi: 10.6052/1000-0992-2005-3-J2004-075
3	谭晓明, 张丹峰, 陈跃良, 等. 基于疲劳裂纹萌生机理的铝合金疲劳寿命可靠性评估方法[J]. 航空材料学报, 2014, 34 (2): 84- 89.
3	TAN X M , ZHANG D F , CHEN Y L , et al. Probabilistic method to predict fatigue life based on crack initiating micro-mechanism of aluminum alloy[J]. Journal of Aeronautical Materials, 2014, 34 (2): 84- 89.
4	LIU H , BAO R , ZHANG J , et al. A creep-fatigue crack growth model containing temperature and interactive effects[J]. International Journal of Fatigue, 2014, 59 (3): 34- 42.
5	饶思贤, 彭辉, 周煜, 等. TP347H的高温蠕变-疲劳交互规律[J]. 机械工程学报, 2015, 51 (2): 37- 42.
5	RAO S X , PENG H , ZHOU Y , et al. Research on the interactions between creep and fatigue of TP347H under high temperature[J]. Chinese Journal of Mechanical Engineering, 2015, 51 (2): 37- 42.
6	YANG H , BAO R , ZHANG J , et al. Crack growth behavior of a nickel-based powder metallurgy superalloy under elevated temperature[J]. International Journal of Fatigue, 2011, 33 (4): 632- 641. doi: 10.1016/j.ijfatigue.2010.11.003
7	陈学东, 范志超, 江慧丰, 等. 复杂加载条件下压力容器典型用钢疲劳蠕变寿命预测方法[J]. 机械工程学报, 2009, 45 (2): 81- 87.
7	CHEN X D , FAN Z C , JIANG H F , et al. Creep-fatigue life prediction methods of pressure vessel typical steels under complicated loading conditions[J]. Journal of Mechanical Engineering, 2009, 45 (2): 81- 87.
8	ZHANG G , ZHAO Y , XUE F , et al. Study of life prediction and damage mechanism for modified 9Cr-1Mo steel under creep-fatigue interaction[J]. Journal of Pressure Vessel Technology, 2013, 135 (4): 14- 16.
9	KIM B , KIM H , LIM B . Creep-fatigue damage and life prediction in P92 alloy by focused ultrasound measurements[J]. Metals and Materials International, 2008, 14 (4): 391- 395. doi: 10.3365/met.mat.2008.08.391
10	刘洪杰. 电站锅炉用P91钢蠕变/疲劳交互作用的试验研究[J]. 动力工程学报, 2007, 27 (6): 990- 995.
10	LIU H J . Experimental study on creep-fatigue interaction behavior of steel P91 for power plan boilers[J]. Journal of Power Engineering, 2007, 27 (6): 990- 995.
11	薛红军, 吕国志. 基于寿命-时间分数法计算蠕变疲劳的失效概率[J]. 机械强度, 2002, 24 (1): 116- 119.
11	XUE H J , LV G Z . Estimation of failure probability for creep-fatigue failure based on the life-time method[J]. Journal of the Mechanical Strength, 2002, 24 (1): 116- 119.
12	FOURNIER B , SAUZAY M , CAĒS C , et al. Creep-fatigue-oxidation interactions in a 9Cr-1Mo martensitic steel. Part I: Effect of tensile holding period on fatigue life time[J]. International Journal of Fatigue, 2008, 30 (4): 649- 662. doi: 10.1016/j.ijfatigue.2007.05.007
13	NARASIMHACHARY S B , SAXENA A . Crack growth behavior of 9Cr-1Mo (P91) steel under creep-fatigue conditions[J]. International Journal of Fatigue, 2013, 56 (11): 106- 113.
14	赵雷. 拘束效应对高温下含缺陷P92管道寿命的影响研究[D]. 天津: 天津大学, 2012.
15	CHEN E Y , SSUER S , MESHII M , et al. Fatigue microcrack distributions and the reliability of a nickel base super alloy[J]. International Journal Fatigue, 1997, 19 (93): 75- 82. doi: 10.1016/S0142-1123(97)00015-7
16	王璞, 董建新, 张麦仓, 等. GH864合金蠕变/疲劳裂纹扩展速率及a-N曲线分析[J]. 稀有金属材料与工程, 2011, 40 (4): 630- 634.
16	WANG P , DONG J X , ZHANG M C , et al. Analysis of fatigue/creep crack propagations rated and a-N curves of GH864 alloy[J]. Rare Metal Materials and Engineering, 2011, 40 (4): 630- 634.
