热处理对7A85铝合金组织和性能的影响

doi:10.11868/j.issn.1001-4381.2015.08.003

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(3079 KB)

HTML ( 98 )
输出: BibTeX | EndNote (RIS)

摘要

采用室温拉伸测试,电导率测试,晶间腐蚀及透射电镜等手段研究不同时效制度对7A85铝合金显微组织,力学性能以及晶间腐蚀性能的影响。结果表明:合金经过峰时效(120℃/24h)处理,抗拉强度,伸长率和电导率分别达到760.8MPa,8.9%和29.7%IACS;合金的主要强化相为GP区,峰时效(T6)合金晶内分布着大量细小而弥散的GP区和少量的η'相。双级时效(120℃/8h+165℃/12h)时,合金抗拉强度及电导率分别达到597.7MPa和38.1%IACS,且随着时效时间的延长,晶间析出相长大粗化,PFZ带宽化,晶间腐蚀敏感性降低。因此,采用120℃/8h+165/12h双级时效可以获得较好的综合性能。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	何正林
	高文理
	陆政
	冯朝辉

关键词 ： 7A85铝合金, 时效硬化, 显微组织, 晶间腐蚀

Abstract：

The influence of heat treatment on microstructure, mechanical properties and intergranular corrosion(IGC) of 7A85 aluminum alloy was investigated by tensile testing, conductivity testing, intergranular corrosion testing and transmission electron microscope. The results show that tensile strength, elongation and conductivity of 7A85 aluminium alloy aged at 120℃/24h are 760.8MPa, 8.9% and 29.7%IACS respectively;the main strengthening precipitates in the alloy are GP zones.While the tensile strength and the conductivity of 7A85 aluminium alloy reach 597.7MPa and 38.1%IACS respectively, after duplex aging at 120℃/8h+165℃/12h, and with increase of aging time, the precipitates in the matrix become coarser and PFZs become broaden, resulting in the susceptibility to IGC decreasing. Therefore, the alloy after duplex aging at 120℃/8h+165℃/12h shows good comprehensive performance.

Key words： 7A85 aluminum alloy age hardening microstructure intergranular corrosion

收稿日期: 2014-03-01 出版日期: 2015-08-17

基金资助:国家自然科学基金资助项目(51271076);广东省教育部产学研结合项目资助(2011B090400500)

通讯作者: 高文理 E-mail: wenligaohd@163.com

作者简介: 高文理(1964-),男,副教授,工学博士,从事专业:高性能铝合金的研制及加工成形技术以及铝、镁合金特种铸造工艺,联系地址:湖南省长沙市湖南大学材料学院(410082),E-mail:wenligaohd@163.com

引用本文:

何正林, 高文理, 陆政, 冯朝辉. 热处理对7A85铝合金组织和性能的影响[J]. 材料工程, 2015, 43(8): 13-18.
Zheng-lin HE, Wen-li GAO, Zheng LU, Chao-hui FENG. Effects of Heat Treatment on Microstructure and Properties of 7A85 Aluminium Alloy. Journal of Materials Engineering, 2015, 43(8): 13-18.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2015.08.003 或 http://jme.biam.ac.cn/CN/Y2015/V43/I8/13

Table 1 7A85铝合金的名义成分 (质量分数／％)

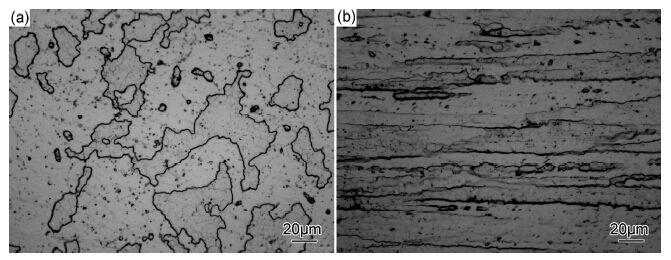

Fig.1 120℃/24h时效后合金的显微组织
(a)横截面；(b)纵截面

Fig.2 120℃单级时效对7A85铝合金硬度及电导率的影响

Fig.3 第二级时效对7A85合金硬度
(a)及电导率(b)的影响

Table 2 不同时效制度下7A85铝合金的室温拉伸性能

Fig.4 不同时效制度下7A85铝合金的晶间腐蚀截面形貌
(a)120℃/2h;(b)120℃/24h;(c)120℃/80h;(d)120℃/8h+165℃/2h;(e)120℃/8h+165℃/6h;(f)120℃/8h+165℃/12h

Table 3 7A85铝合金晶间腐蚀结果

Fig.5 不同时效制度下7A85铝合金的TEM形貌
(a)晶内和选区衍射斑;(b)高分辨透射像;(c)晶界;(1)120℃/24h;(2)120℃/8h+165℃/12h

1	HEINZ A, HASZLER A, KEIDEL C, et al Recent development in aluminum alloys for aerospace applications[J]. Materials Science and Engineering: A, 2000, 280 (1): 102- 107.
2	胡本润, 马少俊, 童策华, 等 7050铝合金锻件缺陷容限值试验方法研究[J]. 航空材料学报, 2015, 35 (1): 82- 86.
2	HU B R, MA S J, TONG D H, et al Test methods for determining flaw tolerance value of 7050 aluminum alloy forging[J]. Journal of Aeronautical Materials, 2015, 35 (1): 82- 86.
3	王少华, 马志锋, 张显峰, 等 Al-Zn-Mg-Cu-Zr-0[J]. 5Er合金型材组织性能研究[J]. 材料工程, 2014, (3): 27- 33.
3	WANG Shao-hua, MA Zhi-feng, ZHANG Xian-feng, et al Investigation on microstructure and properties of Al-Zn-Mg-Cu-Zr-0[J]. 5Er alloy profile[J]. Journal of Materials Engineering, 2014, (3): 27- 33.
4	宁爱林. 析出相及其分布对高强铝合金力学性能的影响[D]. 长沙: 中南大学, 2007.
4	NING Ai-lin. Effect of precipitates and its distribution on mechanical properties of high-strength aluminum alloy[D]. Changsha: Central South University, 2007.
5	辛星, 张新明, 刘胜胆, 等回归再时效中预时效温度对7050铝合金应力腐蚀性能的影响[J]. 材料工程, 2014, (5): 29- 34.
5	XIN Xing, ZHANG Xin-ming, LIU Sheng-dan, et al Effect of pre-aging temperature in retrogression and re-aging treatment on stress corrosion resistance of 7050 aluminum alloy[J]. Journal of Materials Engineering, 2014, (5): 29- 34.
6	ADLER P N, DEILSI R Calorimetric studies of 7000 series aluminum alloys: Ⅱ[J]. comparison of 7075, 7050, andRX720alloys[J].MetallurgicalTransactionsA,1977,8 (7): 1182- 1190.
7	ROBSON J D Microstructural evolution in aluminum alloy 7050 during processing[J]. Materials Science and Engineering: A, 2004, 382, 112- 121.
8	SHA G, CEREZO A Early-stage precipitation in Al-Zn-Mg-Cu alloy (7075)[J]. Acta Materialia, 2004, 52 (15): 4503- 4516.
9	SALEH A E-A Intergranular corrosion behavior of the 7075-T6 aluminum alloy under different annealing conditions[J]. Materials Chenistry and Physics, 2011, 126 (3): 607- 613.
10	CHEN Song-yi, CHEN Kang-hua, PENG Guo-sheng, et al Effect of heat treatment on strength, exfoliation corrosion and electrochemical behavior of 7085 aluminum alloy[J]. Materials and Design, 2012, 35, 93- 98.
11	SPROWLS D O, BROWN R H. Fundamental aspects of stress corrosion cracking[A]. STACHLE R W, FORT A J, ROOYEN D V. National Association of Corrosion Engineers[C]. Houston, TX, 1969.466-512.
12	万彩云. AlZnMgCu合金微观组织及强化相的研究[D]. 长沙: 湖南大学, 2010.
12	WAN Cai-yun. Study of the micro-structure & hardening precipitates in AlZnMgCu aluminium alloy[D]. Changsha: Hunan University, 2010.
13	VALIEV R Z, MURASHKIN Y M, SABIROV I A nanostructural design to produce high-strength Al alloys with enhanced electrical conductivity[J]. Scripta Materialia, 2014, 76, 13- 16.
14	田莳, 李秀臣, 刘正堂. 金属物理性能[M]. 北京: 航空工业出版社, 1994.36-37.
15	HAN N M, ZHANG X M, LIU S D, et al Effects of pre-stretching and ageing on the strength and fracture toughness of aluminum alloy 7050[J]. Materials Science and Engineering: A, 2011, 528 (10): 3714- 3721.
16	贺俊光, 文九巴, 周旭东第二相对Al-Zn-Sn-Ga-Mg合金腐蚀行为的影响[J]. 中国有色金属学报, 2013, 23 (3): 628- 634.
16	HE Jun-guang, WEN Jiu-ba, ZHOU Xu-dong Influence of second phase on corrosion behavior of Al-Zn-Sn-Ga-Mg alloy[J]. The Chinese Journal of Nonferrous Metals, 2013, 23 (3): 628- 634.
17	DAVIES J R. Corrosion of aluminum and aluminum alloys[M]. Ohio: ASM International, 1999.28-29.
18	李国峰, 张新明回归冷却速率对7050铝合金力学性能及晶间腐蚀抗力的影响[J]. 中国有色金属学报, 2013, 23 (5): 1234- 1240.
18	LI Guo-feng, ZHANG Xin-ming Effect of retrogression cooling rate on mechanical properties and resistance to intergranular corrosion of 7050 aluminum alloy[J]. The Chinese Journal of Nonferrous Metals, 2013, 23 (5): 1234- 1240.

[1]	常海, 赵聪铭, 王翠菊. 挤压复合AZ91-(SiC_P/AZ91)复合板材显微组织和力学性能[J]. 材料工程, 2023, 51(1): 16-25.
[2]	王恩茂, 米振莉, 卫志超, 侯晓英, 钟勇. Q&P980镀锌高强钢电阻点焊工艺及液态金属脆化裂纹分布[J]. 材料工程, 2023, 51(1): 85-94.
[3]	程昊, 周炼刚, 刘健, 王宇宁, 仝凌云, 都东. 热输入对Inconel 617镍基高温合金激光焊接接头显微组织与力学性能的影响[J]. 材料工程, 2023, 51(1): 113-121.
[4]	岑耀东, 郭曜珲, 马潇, 陈林, 包喜荣. U75V重轨钢弯曲疲劳裂纹扩展行为[J]. 材料工程, 2023, 51(1): 122-129.
[5]	刘雄飞, 杜文博, 付军健, 王云峰, 李淑波, 朱训明, 王朝辉. Gd对Mg-xGd-1Er-1Zn-0.6Zr合金显微组织和腐蚀行为的影响[J]. 材料工程, 2022, 50(9): 159-168.
[6]	车倩颖, 贺卫卫, 李会霞, 程康康, 王宇. 电子束选区熔化成形Ti₂AlNb合金微观组织与性能[J]. 材料工程, 2022, 50(7): 156-164.
[7]	邓操, 李瑞迪, 袁铁锤, 牛朋达. Al含量对选区激光熔化Al_xCoCrFeNi (x=0.3, 0.5, 0.7, 1.0)的显微组织及纳米压痕的影响[J]. 材料工程, 2022, 50(6): 27-35.
[8]	陈帅, 陶凤和, 贾长治, 孙河洋. 成形角度对选区激光熔化4Cr5MoSiV1钢组织和性能的影响[J]. 材料工程, 2022, 50(3): 122-130.
[9]	唐鹏钧, 房立家, 王兴元, 李沛勇, 张学军. 人工时效对激光选区熔化AlMg_4.5Sc_0.55Mn_0.5Zr_0.2合金显微组织和力学性能的影响[J]. 材料工程, 2022, 50(2): 84-93.
[10]	高杰明, 黄晖, 石薇, 魏午, 文胜平, 韩颖, 聂祚仁. 退火处理对含铒Al-Mg-Zn合金组织和性能的影响[J]. 材料工程, 2022, 50(11): 101-108.
[11]	邢宇轩, 郭英奎, 陈磊, 赵壮志, 王玉金. 气压浸渗法制备ZrC-W-Cu复合材料的显微组织与力学性能[J]. 材料工程, 2021, 49(7): 124-132.
[12]	杨晓琨, 熊柏青, 李锡武, 闫丽珍, 李志辉, 张永安, 李亚楠, 温凯. Li含量对Al-Mg-Si合金时效析出行为的影响[J]. 材料工程, 2021, 49(6): 100-108.
[13]	于娟, 陆政, 鲁原, 熊艳才, 李国爱, 冯朝辉, 郝时嘉. 中间形变热处理对2A97铝锂合金组织和性能的影响[J]. 材料工程, 2021, 49(5): 130-136.
[14]	覃鑫, 祁文军, 左小刚. TC4钛合金表面激光熔覆NiCrCoAlY-Cr₃C₂复合涂层的摩擦和高温抗氧化性能[J]. 材料工程, 2021, 49(12): 107-114.
[15]	甘致聪, 王硕, 山圣峰, 张兵, 贾元智, 马明臻. 微量硼对Ti-Fe-Cu-Sn-Nb合金力学性能的影响[J]. 材料工程, 2021, 49(11): 156-162.

Viewed

Full text

Abstract

Cited

Shared

Discussed
