基于Z<sub>c</sub>参数的HP耐热合金高温蠕变及持久寿命的预测方法

doi:10.11868/j.issn.1001-4381.2016.000354

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(2496 KB)

HTML ( 23 )
输出: BibTeX | EndNote (RIS) 背景资料

文章导读

摘要

通过研究HP耐热合金的高温蠕变实验数据，提出一种基于Z_c参数的高温蠕变变形预测方法，并且利用该方法对HP耐热合金的高温蠕变性能进行预测和分析。结果表明：在1000，980℃和930℃下，蠕变应变分别为0.5%和1%时，预测数据与HP耐热合金的蠕变实验数据符合较好。同时利用基于Z_c参数的高温蠕变变形预测方法对HP耐热合金的高温持久寿命进行了评估，结果表明由该方法得到的预测主曲线与耐热合金的持久实验数据吻合较好。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	李会芳
	赵杰
	程从前
	闵小华
	曹铁山
	许军

关键词 ： HP耐热合金, 蠕变, 持久寿命预测, Z_c参数

Abstract：

Through the study on high temperature creep data of HP heat resistant alloy, a prediction method of high temperature creep deformation based on Z_c parameter was proposed. The creep resistance of HP heat resistant alloy was predicted by this method. The results indicate that the predicted data are in good agreement with the HP heat resistant alloy creep experimental data at 1000, 980℃ and 930℃. At the same time, the creep rupture life of heat resistant alloy was evaluated by this method, the results show that the predicted principal curves agree well with the experimental data.

Key words： HP heat resistant alloy creep rupture life prediction Z_c parameter

收稿日期: 2016-03-27 出版日期: 2018-03-20

中图分类号:

TG132.3⁺3

基金资助:国家高技术研究发展计划项目(2015AA034402);国家自然科学基金项目(51171037);国家自然科学基金项目(51134013)

通讯作者: 赵杰 E-mail: jiezhao@dlut.edu.cn

作者简介: 赵杰(1964-), 男, 博士, 教授, 主要从事材料强度及可靠性预测, 联系地址:辽宁省大连市甘井子区凌工路2号大连理工大学材料科学与工程学院(116024), E-mail:jiezhao@dlut.edu.cn

引用本文:

李会芳, 赵杰, 程从前, 闵小华, 曹铁山, 许军. 基于Z_c参数的HP耐热合金高温蠕变及持久寿命的预测方法[J]. 材料工程, 2018, 46(3): 112-116.
Hui-fang LI, Jie ZHAO, Cong-qian CHENG, Xiao-hua MIN, Tie-shan CAO, Jun XU. Prediction of High Temperature Creep Deformation and Rupture Life on HP Heat Resistant Alloy Using Z_c Parameter. Journal of Materials Engineering, 2018, 46(3): 112-116.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2016.000354 或 http://jme.biam.ac.cn/CN/Y2018/V46/I3/112

Table 1 实验用HP耐热合金的成分(质量分数/%)

Fig.1 HP耐热合金的显微组织(a)低倍组织；(b)高倍组织

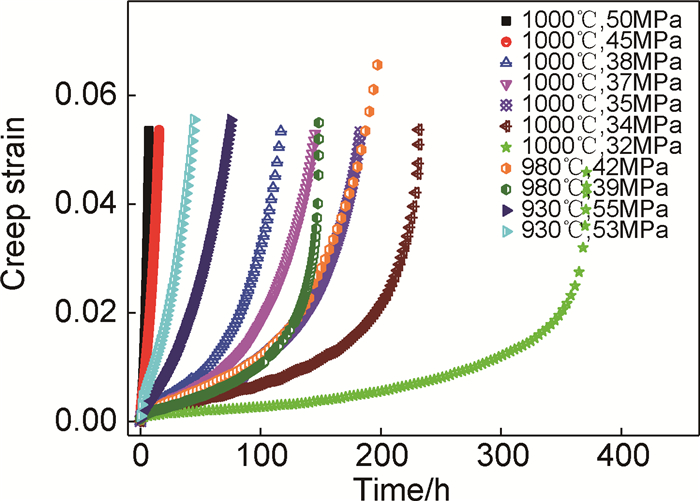

Fig.2 HP耐热合金的蠕变实验曲线

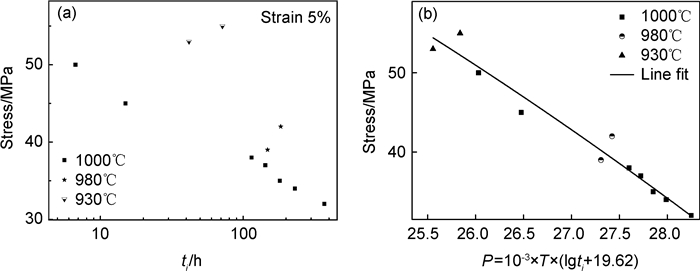

Fig.3 不同蠕变应变下的应力与实验时间关系图(a)原始数据点；(b)归一化处理后的数据点

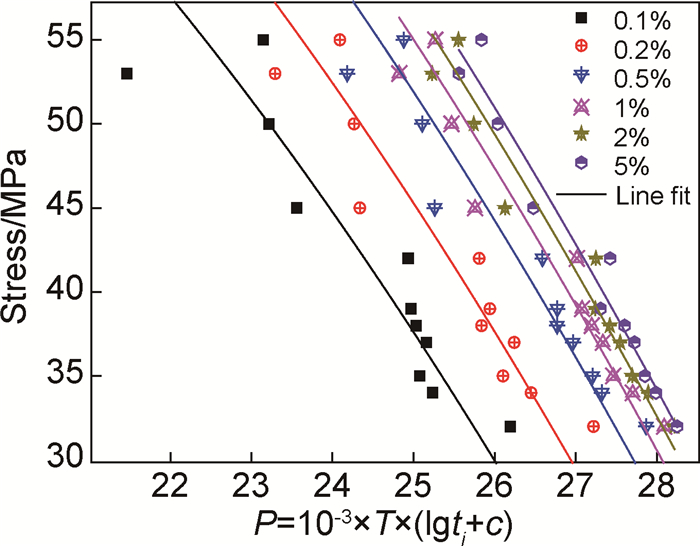

Fig.4 不同蠕变应变下的应力与P参数关系图

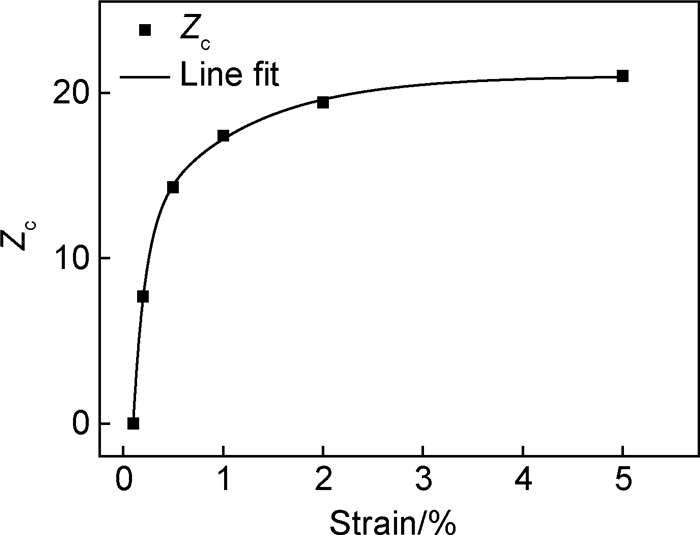

Fig.5 Z_c随蠕变应变的变化

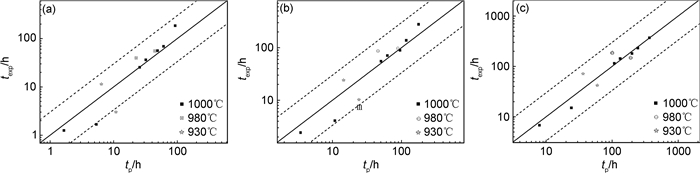

Fig.6 不同蠕变应变下预测值与实验值比较(a)0.5%;(b)1%;(c)5%

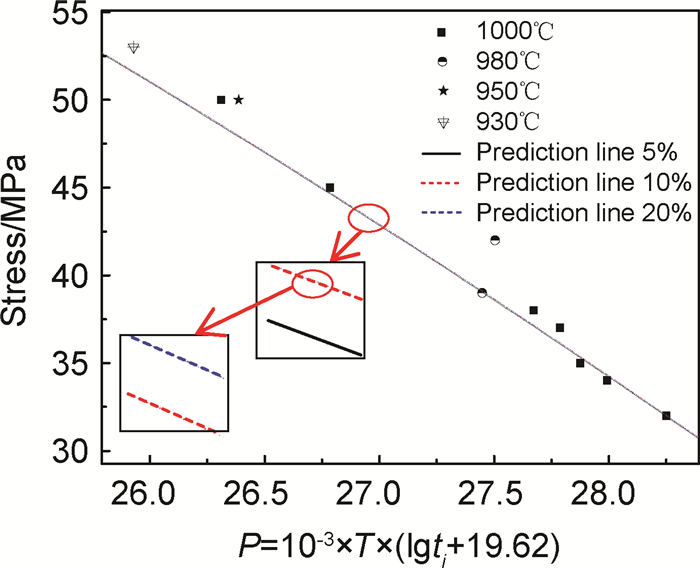

Fig.7 应力-P参数数据点与预测曲线的比较
