热处理对Mg-5Sm-0.6Zn-0.5Zr合金微观结构与力学性能的影响

doi:10.11868/j.issn.1001-4381.2016.000464

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(6399 KB)

HTML ( 9 )
输出: BibTeX | EndNote (RIS) 背景资料

文章导读

摘要

以铸态Mg-5Sm-0.6Zn-0.5Zr合金为研究对象，采用热处理正交实验研究不同热处理工艺对合金组织形貌和力学性能的影响。结果表明：铸态Mg-5Sm-0.6Zn-0.5Zr合金主要由镁基体（α-Mg）和共晶第二相构成；各因素对平均晶粒尺寸的影响顺序为：固溶时间>时效温度>时效时间；各因素对合金抗拉强度的影响顺序为：时效温度>固溶时间>时效时间；各因素对合金断后伸长率的影响顺序为：固溶时间>时效温度>时效时间。获得较好综合力学性能的最优热处理工艺为：固溶温度540℃，固溶时间12h，时效温度200℃，时效时间10h。断口形貌分析表明，铸态合金的断裂方式为准解理断裂；时效态合金的断裂方式比较复杂，包括准解理断裂、解理断裂、沿晶断裂。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	郭瑞华
	李振亮
	李慧琴
	樊易
	刘玉乾

关键词 ： Mg-Sm-Zn-Zr合金, 热处理, 正交实验, 微观结构, 力学性能

Abstract：

The effect of different heat treatment processes on the microstructure and mechanical properties of the as-cast Mg-5Sm-0.6Zn-0.5Zr alloy was investigated by orthogonal test. The results show that the as-cast Mg-5Sm-0.6Zn-0.5Zr alloy mainly consists of magnesium matrix (α-Mg) and eutectic second-phase; the order of influence of each factor on the average grain size is:solution time > aging temperature > aging time; the effect order of each factor on the tensile strength of the alloy is:aging temperature > solution time > aging time; the influence order of each factor on the elongation of the alloy after fracture is:solution time > aging temperature > aging time. The optimum heat treatment process with good comprehensive mechanical properties is as follows:the solution temperature is 540℃, the solution time is 12h, the aging temperature is 200℃, the aging time is 10h. The analysis of fracture morphology shows that the fracture mode of the as-cast alloy is quasi-cleavage fracture; the fracture modes of the aged alloys are complex, including quasi-cleavage fracture, cleavage fracture and intergranular fracture.

Key words： Mg-Sm-Zn-Zr alloy heat treatment orthogonal test microstructure mechanical property

收稿日期: 2016-04-17 出版日期: 2018-11-19

中图分类号:

TG146.2

基金资助:国家自然科学基金项目(51364032)

通讯作者: 郭瑞华 E-mail: grh7810@163.com

作者简介: 郭瑞华(1978-), 女, 硕士, 副教授, 主要从事先进镁合金材料研究, 联系地址:内蒙古自治区包头市昆都仑区阿尔丁大街7号内蒙古科技大学材料与冶金学院(014010), E-mail:grh7810@163.com

引用本文:

郭瑞华, 李振亮, 李慧琴, 樊易, 刘玉乾. 热处理对Mg-5Sm-0.6Zn-0.5Zr合金微观结构与力学性能的影响[J]. 材料工程, 2018, 46(11): 125-133.
Rui-hua GUO, Zhen-liang LI, Hui-qin LI, Yi FAN, Yu-qian LIU. Effect of Heat Treatment on Microstructure and Mechanical Properties of Mg-5Sm-0.6Zn-0.5Zr Alloy. Journal of Materials Engineering, 2018, 46(11): 125-133.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2016.000464 或 http://jme.biam.ac.cn/CN/Y2018/V46/I11/125

Table 1 不同热处理工艺的L9(3⁴)正交实验表

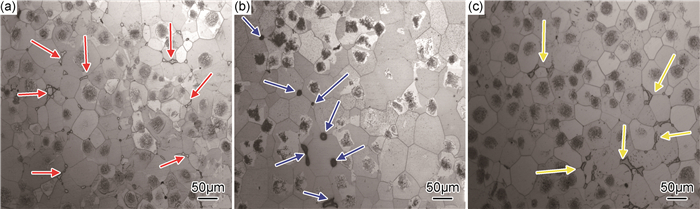

Fig.1 不同固溶温度的固溶态合金组织
(a)530℃; (b)540℃; (c)550℃

Fig.2 铸态合金的金相组织

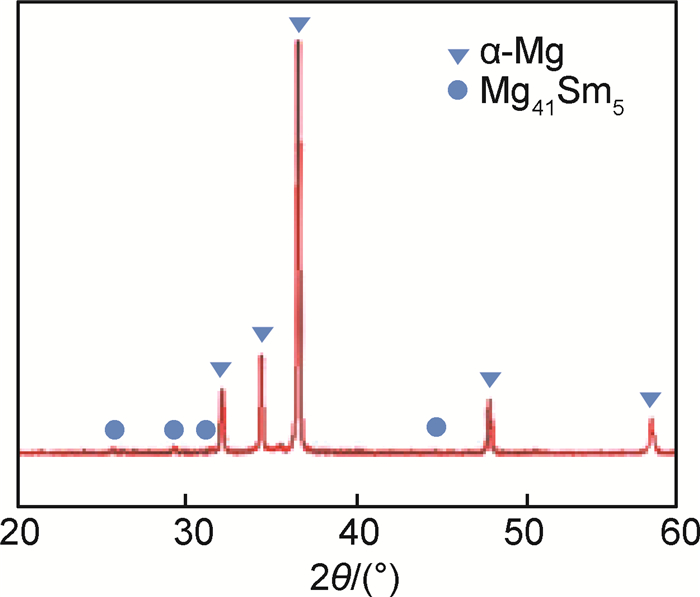

Fig.3 铸态合金的XRD结果

Fig.4 铸态合金扫描分析

Table 2 铸态合金能谱分析(原子分数/%)

Fig.5 不同热处理制度下合金的金相显微组织
(a)540℃/8h+180℃/5h;(b)540℃/10h+180℃/10h; (c)540℃/12h+180℃/15h;(d)540℃/12h+200℃/5h;(e)540℃/8h+200℃/10h；(f)540℃/10h+200℃/15h; (g)540℃/10h+220℃/5h;(h)540℃/12h+220℃/10h;(i)540℃/8h+220℃/15h

Table 3 热处理正交实验安排及晶粒尺寸相关参数统计结果

Table 4 合金热处理后平均晶粒尺寸的极差分析

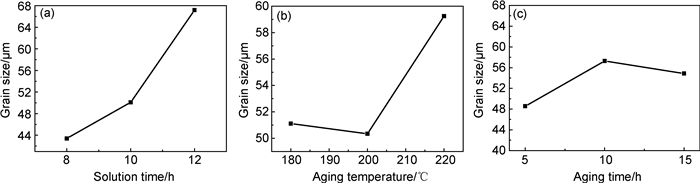

Fig.6 各因素对合金平均晶粒尺寸的影响
(a)固溶时间；(b)时效温度；(c)时效时间

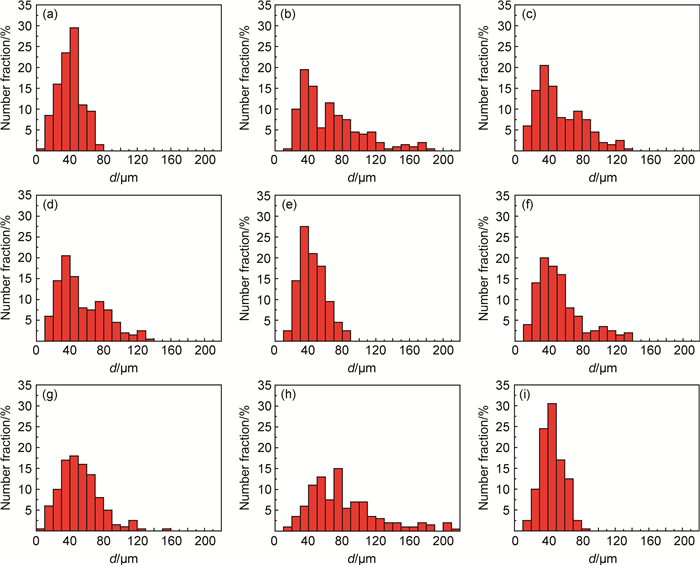

Fig.7 不同热处理工艺下合金晶粒尺寸分布直方图
(a)540℃/8h+180℃/5h;(b)540℃/10h+180℃/10h; (c)540℃/12h+180℃/15h;(d)540℃/12h+200℃/5h;(e)540℃/8h+200℃/10h;(f)540℃/10h+200℃/15h;(g)540℃/10h+220℃/5h; (h)540℃/12h+220℃/10h;(i)540℃/8h+220℃/15h

Table 5 热处理正交实验安排及拉伸测试结果

Table 6 合金热处理后抗拉强度的极差分析

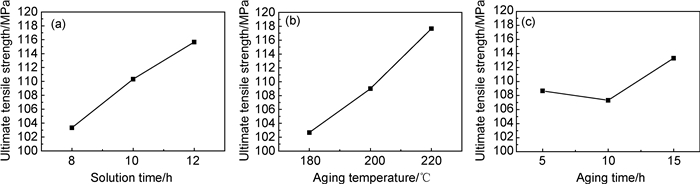

Fig.8 各因素对合金抗拉强度的影响
(a)固溶时间; (b)时效温度; (c)时效时间

Table 7 合金热处理后断后伸长率的极差分析

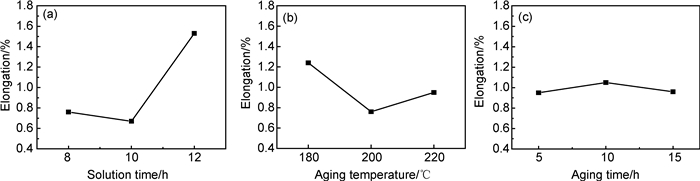

Fig.9 各因素对合金断后伸长率的影响
(a)固溶时间; (b)时效温度; (c)时效时间

Fig.10 铸态合金拉伸断面的典型SEM形貌

Fig.11 时效态合金拉伸断面的典型SEM形貌
(a)540℃/8h+180℃/5h;(b)540℃/10h+180℃/10h;(c)540℃/12h+180℃/15h; (d)540℃/12h+200℃/5h;(e)540℃/8h+200℃/10h;(f)540℃/10h+200℃/15h;(g)540℃/10h+220℃/5h; (h)540℃/12h+220℃/10h;(i)540℃/8h+220℃/15h

1	陈君, 李全安, 张清, 等. Sm在耐热镁合金中的作用及研究进展[J]. 材料导报, 2014, 28 (4): 109- 111.
1	CHEN J , LI Q A , ZHANG Q , et al. Effect and research progress of Sm in heat resistant magnesium alloy[J]. Materials Review, 2014, 28 (4): 109- 111.
2	丛孟启.合金化对Mg-Zn-Si合金变质效果、高温及耐蚀性能的影响研究[D].南京: 南京航空航天大学, 2012: 8-10.
2	CONG M Q. On effect of alloying on modification, elevated properties and corrosion resistance of Mg-Zn-Si alloys[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2012: 8-10.
3	徐红霞, 张修丽. 21世纪的绿色环保材料——镁合金[J]. 上海工程技术大学学报, 2007, 21 (4): 322- 325. doi: 10.3969/j.issn.1009-444X.2007.04.009
3	XU H X , ZHANG X L . Green enviroment-friendly materials for 21 century-magnesium alloys[J]. Journal of Shanghai University of Engineering Science, 2007, 21 (4): 322- 325. doi: 10.3969/j.issn.1009-444X.2007.04.009
4	丁文江, 袁广银. 新型镁合金的研究开发与应用[J]. 有色金属加工, 2002, 31 (3): 27- 32. doi: 10.3969/j.issn.1671-6795.2002.03.006
4	DING W J , YUAN G Y . Development and application of new type magnesium alloys[J]. Nonferrous Metals Processing, 2002, 31 (3): 27- 32. doi: 10.3969/j.issn.1671-6795.2002.03.006
5	张清, 李全安, 陈君, 等. Mg-5Y-3Sm-0.8Ca-0.5Sb合金的组织和力学性能[J]. 稀土, 2015, 36 (5): 97- 101.
5	ZHANG Q , LI Q A , CHEN J , et al. Microstructure and mechanical properties of Mg-5Y-3Sm-0.8Ca-0.5Sb alloy[J]. Chinese Rare Earths, 2015, 36 (5): 97- 101.
6	张景怀, 唐定骧, 张洪杰, 等. 稀土元素在镁合金中的作用及其应用[J]. 稀有金属, 2008, 32 (5): 659- 667. doi: 10.3969/j.issn.0258-7076.2008.05.024
6	ZHANG J H , TANG D X , ZHANG H J , et al. Effect and application of rare earth element in magnesium alloys[J]. Chinese Journal of Rare Metals, 2008, 32 (5): 659- 667. doi: 10.3969/j.issn.0258-7076.2008.05.024
7	张洪杰, 孟健, 唐定骧. 高性能镁-稀土结构材料的研制、开发与应用[J]. 中国稀土学报, 2004, 22 (1): 40- 47. doi: 10.3321/j.issn:1000-4343.2004.01.007
7	ZHANG H J , MENG J , TANG D X . Investigation, exploitation and application of magnesium-rare earth alloy as a structure material[J]. Journal of the Chinese Society of Rare Earths, 2004, 22 (1): 40- 47. doi: 10.3321/j.issn:1000-4343.2004.01.007
8	彭建, 彭毅, 韩韡, 等. 挤压温度对Mg-2Zn-Mn-0.5Nd镁合金组织和性能的影响[J]. 材料工程, 2015, 43 (3): 23- 27.
8	PENG J , PENG Y , HAN W , et al. Effect of extruded temperature on microstructure and mechanical properties of Mg-2Zn-Mn-0.5Nd alloy[J]. Journal of Materials Engineering, 2015, 43 (3): 23- 27.
9	YAN J J , SUN Y S , XUE F , et al. Creep behavior of Mg-2wt.%Nd binary alloy[J]. Materials Science and Engineering:A, 2009, 524 (1/2): 102- 107.
10	WANG S R , MA R , YANG L Y , et al. Precipitates effect on microstructure of as-deformed and as-annealed AZ41 magnesium alloys by adding Mn and Ca[J]. Journal of Materials Science, 2011, 46 (9): 3060- 3065. doi: 10.1007/s10853-010-5184-y
11	ZHANG K , MA M L , LI X G , et al. Hot deformation behavior of Mg-7.22Gd-4.84Y-1.26Nd-0.58Zr magnesium alloy[J]. Rare Metals, 2011, 30 (1): 87- 93. doi: 10.1007/s12598-011-0203-y
12	YANG M B , PAN F S , SHEN J , et al. Comparison about as-cast microstructures and mechanical properties of Mg-4Y-1.2Mn-1Zn(wt%) magnesium alloys[J]. Journal of Materials Science, 2011, 46 (9): 3094- 3100. doi: 10.1007/s10853-010-5188-7
13	曾小勤. 稀土镁合金研究与应用进展[J]. 稀土信息, 2016, (2): 26- 29.
13	ZENG X Q . Research and application of rare earth magnesium alloys[J]. Rare Earth Information, 2016, (2): 26- 29.
14	SON H T , LEE J S , KIM D G , et al. Effects of samarium (Sm) additions on the microstructure and mechanical properties of as-cast and hot-extruded Mg-5wt% Al-3wt% Ca-based alloys[J]. Journal of Alloys and Compounds, 2009, 473 (1/2): 446- 452.
15	胡文鑫, 杨正华, 陈国华, 等. 稀土元素对镁合金组织结构与性能影响的研究进展[J]. 稀土, 2014, 35 (5): 89- 95.
15	HU W X , YANG Z H , CHEN G H , et al. Research progress in influence of rare earth on microstructure and mechanical properties of magnesium alloy[J]. Chinese Rare Earths, 2014, 35 (5): 89- 95.
16	张奇, 孙良成, 鲁飞, 等. 稀土钐在镁合金中的应用研究[J]. 稀土, 2015, 36 (2): 97- 101.
16	ZHANG Q , SUN L C , LU F , et al. Research progress of application of Sm in magnesium alloys[J]. Chinese Rare Earths, 2015, 36 (2): 97- 101.
17	苗小伟, 彭科学, 张捷宇, 等. 固溶时效对Mg-2.5Nd-1.0Zn-0.5Zr合金组织和导热性能的影响[J]. 上海金属, 2013, 35 (6): 1- 5. doi: 10.3969/j.issn.1001-7208.2013.06.001
17	MIAO X W , PENG K X , ZHANG J Y , et al. Effect of solution and aging treatment on microstructure and thermal conductivity of Mg-2.5Nd-1.0Zn-0.5Zr alloy[J]. Shanghai Metals, 2013, 35 (6): 1- 5. doi: 10.3969/j.issn.1001-7208.2013.06.001
