Nb掺杂对Ti-Al合金化层抗高温氧化性能的影响

doi:10.11868/j.issn.1001-4381.2016.000748

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(5253 KB)

HTML ( 14 )
输出: BibTeX | EndNote (RIS)

摘要

为提高钛合金TC4的抗高温氧化性能，采用激光表面合金化技术在钛合金表面制备不同Nb掺杂量的Ti-Al合金化层。采用X射线衍射仪（XRD）、扫描电子显微镜（SEM）、能谱仪（EDS）、箱式电阻炉等对合金化层的组织结构和高温氧化行为进行分析测试。结果表明，合金化层主要组成物相为TiAl以及少量的Ti₃Al相。Nb主要以置换溶质原子的形式固溶于合金化层中。合金化层组织均匀，与基体呈典型的冶金结合，在不含Nb的Ti-Al合金化层中发现大量的表层裂纹及少量的贯穿性裂纹，而在Nb掺杂的合金化层中未发现明显的宏观裂纹。合金化层在800℃保温1000h的氧化增重显著低于基体，表现出优异的抗高温氧化性能。相比而言，随着Al含量和Nb掺杂量的提高，合金化层的抗高温氧化能力也随之提高。Nb掺杂提高Ti-Al合金化层抗高温氧化性能的作用机理包括减少TiO₂中的空位缺陷、细化氧化物颗粒及促进Al₂O₃的形成。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	戴景杰
	张丰云
	王阿敏
	陈传忠
	翁飞

关键词 ：钛合金, Ti-Al合金化层, Nb掺杂, 抗高温氧化性能

Abstract：

Ti-Al alloyed coatings with different Nb doping contents were fabricated on TC4 titanium alloy by laser surface alloying to improve high temperature oxidation resistance of the alloy. Structures and high temperature oxidation behaviors of the alloyed coatings were analyzed and tested by X-ray diffraction (XRD), scanning electron microscope (SEM), energy dispersive spectrometer (EDS) and box-type resistance furnace. The results show that the alloyed coatings consist of TiAl and Ti₃Al, and no niobium compound are formed in Ti-Al-Nb alloyed coatings. The alloyed coatings are uniform and exhibit excellent metallurgical bonding with the substrates. A large amount of surface cracks and a few penetrating cracks are formed in Ti-Al alloyed coating without Nb doping, while no obvious cracks are formed in Ti-Al alloyed coating with Nb doping. The oxidation mass gains of all the alloyed coatings were significantly lower than those of the substrate. The alloyed coatings with Nb doping exhibit more excellent high temperature oxidation resistance due to the beneficial machanism of Nb doping. The mechanism of Nb doping on improving high temperature oxidation resistance of Ti-Al alloyed coatings includes reducing the defect concentration of TiO₂, refining oxide grains and promoting the formation of Al₂O₃.

Key words： titanium alloy Ti-Al alloyed coating Nb doping high temperature oxidation resistance

收稿日期: 2016-06-17 出版日期: 2017-02-23

中图分类号:

TG178

基金资助:山东省2016年重点研发计划项目(2016GGX102018)

通讯作者: 陈传忠 E-mail: czchen@sdu.edu.cn

作者简介: 陈传忠(1963-),男,教授,博士,主要从事金属材料表面改性研究,联系地址:山东省济南市经十路17923号山东大学材料科学与工程学院(250061),czchen@sdu.edu.cn

引用本文:

戴景杰, 张丰云, 王阿敏, 陈传忠, 翁飞. Nb掺杂对Ti-Al合金化层抗高温氧化性能的影响[J]. 材料工程, 2017, 45(2): 24-31.
Jing-jie DAI, Feng-yun ZHANG, A-min WANG, Chuan-zhong CHEN, Fei WENG. Effect of Nb Doping on High Temperature Oxidation Resistance of Ti-Al Alloyed Coatings. Journal of Materials Engineering, 2017, 45(2): 24-31.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2016.000748 或 http://jme.biam.ac.cn/CN/Y2017/V45/I2/24

Table 1 TC4钛合金的化学成分(质量分数/%)

Table 2 预置合金粉末比例及激光工艺参数

Fig.1 激光表面合金化层的XRD图谱

Fig.2 Ti-Al合金化层(a,b)、Ti-Al-Nb-1合金化层(c,d)和Ti-Al-Nb-2合金化层(e,f)截面SEM图 (a),(c),(e)宏观形貌；(b),(d),(f)涂层中部

Table 3 合金化层中部典型树枝晶的成分(原子分数/%)

Table 4 不同形貌氧化物的成分分析(原子分数/%)

Table 5 合金化层表面的元素含量(质量分数/%)

Fig.3 基体及合金化层在800℃氧化1000h后的表面XRD图谱

Fig.4 基体及合金化层在空气中800℃的氧化动力学曲线 (a)基体和合金化层；(b)合金化层

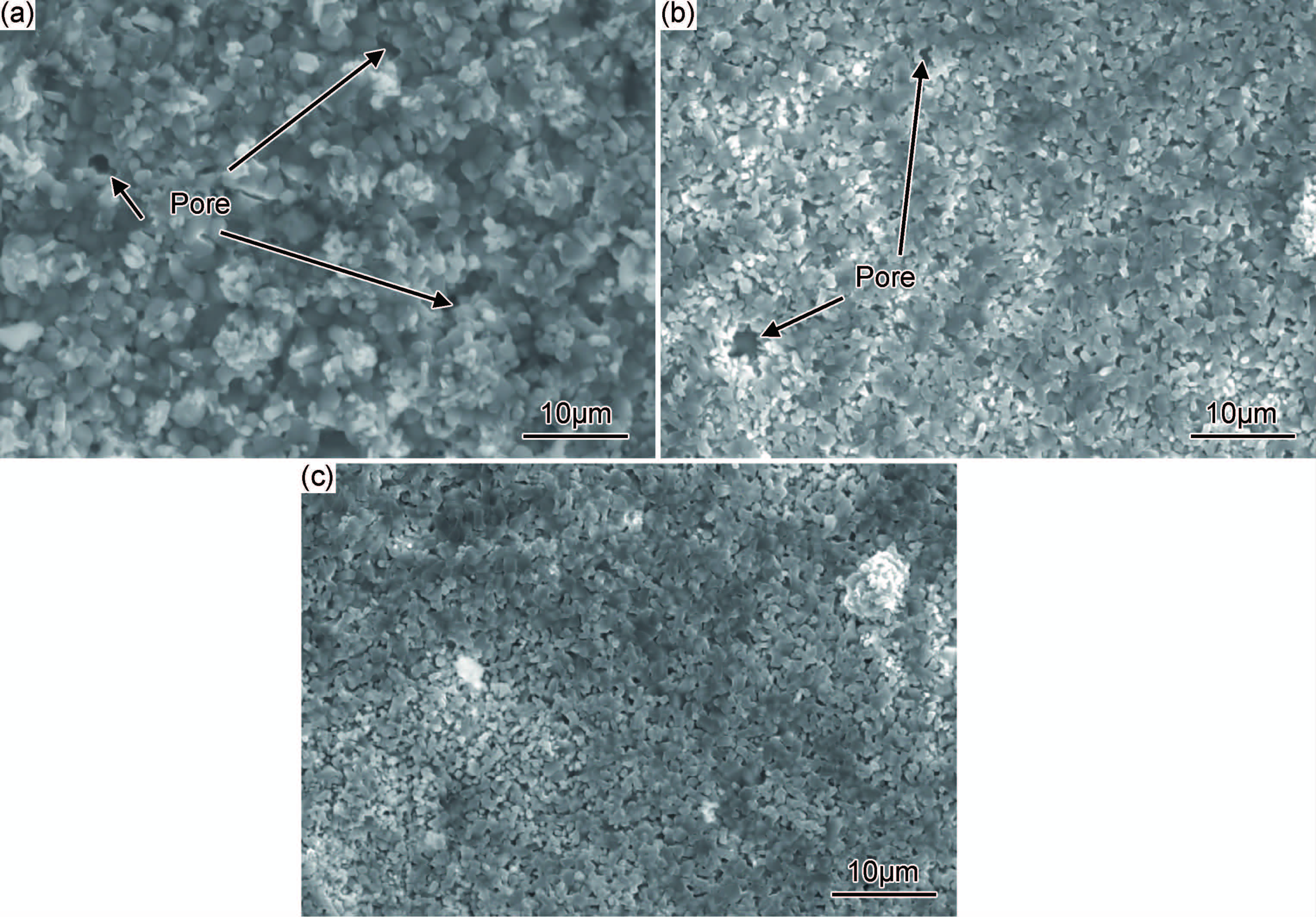

Fig.5 合金化层氧化膜表面SEM形貌图 (a)Ti-Al合金化层；(b)Ti-Al-Nb-1合金化层；(c)Ti-Al-Nb-2合金化层

Fig.6 合金化层氧化膜截面BSE形貌图和EDS分析图 (a)Ti-Al合金化层；(b)Ti-Al-Nb-1合金化层；(c)Ti-Al-Nb-2合金化层

1	李亚非, 张平则, 许浩. 等离子表面Cr-Si合金化改善TiAl基合金高温性能的研究[J]. 航空材料学报, 2011, 31 (6): 43- 49.
1	LI Y F , ZHANG P Z , XU H . Improving TiAl-based alloy high temperature properties by plasma surface Cr-Si alloying[J]. Journal of Aeronautical Materials, 2011, 31 (6): 43- 49.
2	王清江, 刘建荣, 杨锐. 高温钛合金的现状与前景[J]. 航空材料学报, 2014, 34 (4): 1- 26.
2	WANG Q J , LIU J R , YANG R . High temperature titanium alloys:status and perspective[J]. Journal of Aeronautical Materials, 2014, 34 (4): 1- 26.
3	黄旭, 李臻熙, 高帆. 航空发动机用新型高温钛合金研究进展[J]. 航空制造技术, 2014, 451 (7): 70- 75.
3	HUANG X , LI Z X , GAO F . Recent development of high-temperature titanium alloys for aeroengine[J]. Aeronautical Manufacturing Technology, 2014, 451 (7): 70- 75.
4	曹春晓. 钛合金在大型运输机上的应用[J]. 稀有金属快报, 2006, 25 (1): 17- 21.
4	CAO C X . Applications of titanium alloys on large transporter[J]. Rare Metals Letters, 2006, 25 (1): 17- 21.
5	JIANG H R , HIROHASI M , LU Y , IMANARI H . Effect of Nb on the high temperature oxidation of Ti-(0-50 at.%)Al[J]. Scripta Materialia, 2002, 46 (9): 639- 643. doi: 10.1016/S1359-6462(02)00042-8
6	VOJTECH D , CIZKOVSKY J , NOVAK P , et al. Effect of niobium on the structure and high-temperature oxidation of TiAl-Ti5Si3 eutectic alloy[J]. Intermetallics, 2008, 16 (7): 896- 903. doi: 10.1016/j.intermet.2008.04.005
7	王文波, 贺志勇, 王振霞, 等. TA2表面等离子渗铌合金化层在700~900℃的氧化行为[J]. 稀有金属材料与工程, 2014, 43 (5): 1105- 1110.
7	WANG W B , HE Z Y , WANG Z X , et al. Oxidation behavior of surface plasma niobium alloying layer on TA2 at 700~900℃[J]. Rare Metals Materials and Engineering, 2014, 43 (5): 1105- 1110.
8	郭朝丽, 贲海峰, 刘小萍, 等. TiAl合金双层辉光表面等离子渗Nb工艺[J]. 热加工工艺, 2007, 36 (2): 57- 60.
8	GUO C L , BEN H F , LIU X P , et al. Process of double glow surface plasma niobizing on TiAl alloy[J]. Hot Working Technology, 2007, 36 (2): 57- 60.
9	YOSHIHARA M , MIURA K . Effect of Nb addition on oxidation behavior of TiAl[J]. Intermetallics, 1995, 3 (5): 357- 363. doi: 10.1016/0966-9795(95)94254-C
10	李丹. 多元合金化对钛铝合金高温抗氧化性能研究[D]. 沈阳:沈阳师范大学, 2011.
10	LI D. A study of the influence of multi-component alloying on oxidation resistance of γ-TiAl based alloy[D]. Shenyang:Shenyang Normal University, 2011.
11	张国英, 刘贵立. 现代电子理论在材料设计中的应用[M]. 北京: 科学出版社, 2011.
11	ZHANG G Y , LIU G L . Application of Modern Electron Theory in Materials Design[M]. Beijing: Science Press, 2011.
12	吴红丽, 张伟, 宫声凯. Nb元素影响TiAl金属间化合物键合特征的第一原理计算[J]. 化学学报, 2008, 66 (14): 1669- 1675.
12	WU H L , ZHANG W , GONG S K . Effect of Nb on the bonding characteristics of TiAl intermetallic compounds:a first-principle study[J]. Acta Chimica Sinica, 2008, 66 (14): 1669- 1675.

[1]	周银, 乔畅, 邹家栋, 郭洪锍, 王树奇. 多层石墨烯对钛合金摩擦学性能的影响[J]. 材料工程, 2022, 50(8): 107-114.
[2]	姚凯, 闵小华. 变形温度与应变速率耦合作用对TWIP效应Ti-15Mo合金力学性能的影响[J]. 材料工程, 2022, 50(8): 133-142.
[3]	王喆, 肖明颖, 高华兵, 董涛, 李海新, 杨振林, 果春焕, 姜风春. 钛合金/钢异种连接接头组织与性能研究进展[J]. 材料工程, 2022, 50(5): 11-19.
[4]	信云鹏, 朱知寿, 王新南, 商国强, 王彦伟, 李明兵. 固溶冷却速率对全片层亚稳β钛合金α相形貌的影响[J]. 材料工程, 2022, 50(10): 80-86.
[5]	王庆娟, 吴金城, 王伟, 杜忠泽, 尹仁锟. 超高强β钛合金等温相转变特性及力学性能[J]. 材料工程, 2021, 49(9): 94-100.
[6]	刘剑桥, 刘佳, 唐毓金, 王立强. 钛合金在骨科植入领域的研究进展[J]. 材料工程, 2021, 49(8): 11-25.
[7]	武永丽, 熊毅, 陈正阁, 查小琴, 岳赟, 刘玉亮, 张金民, 任凤章. 超音速微粒轰击对TC11钛合金组织和疲劳性能的影响[J]. 材料工程, 2021, 49(5): 137-143.
[8]	覃鑫, 祁文军, 左小刚. TC4钛合金表面激光熔覆NiCrCoAlY-Cr₃C₂复合涂层的摩擦和高温抗氧化性能[J]. 材料工程, 2021, 49(12): 107-114.
[9]	甘致聪, 王硕, 山圣峰, 张兵, 贾元智, 马明臻. 微量硼对Ti-Fe-Cu-Sn-Nb合金力学性能的影响[J]. 材料工程, 2021, 49(11): 156-162.
[10]	周亚利, 杨秋月, 张文玮, 刘田文, 何威, 吴珍, 伍铭, 谭元标. 具有层片状α相组织的TB8钛合金热变形行为及本构方程[J]. 材料工程, 2021, 49(1): 75-81.
[11]	顾善群, 张代军, 刘燕峰, 邹齐, 陈祥宝, 李军, 付善龙. 聚酰亚胺纤维/双马树脂复合材料抗高速冲击性能[J]. 材料工程, 2021, 49(1): 119-125.
[12]	王欣, 许春玲, 李臻熙, 裴传虎, 汤智慧. 喷丸强度和表面覆盖率对TC4钛合金室温疲劳性能的影响[J]. 材料工程, 2020, 48(9): 138-143.
[13]	朱鸿昌, 罗军明, 朱知寿. TB17钛合金β相区动态再结晶行为及转变机理[J]. 材料工程, 2020, 48(2): 108-113.
[14]	钦兰云, 何晓娣, 李明东, 杨光, 高博文. 退火处理对激光沉积制造TC4钛合金组织及力学性能影响[J]. 材料工程, 2020, 48(2): 148-155.
[15]	元云岗, 康嘉杰, 岳文, 付志强, 朱丽娜, 佘丁顺, 王成彪. 不同温度下等离子渗氮后TC4钛合金的摩擦磨损性能[J]. 材料工程, 2020, 48(2): 156-162.

Viewed

Full text

Abstract

Cited

Shared

Discussed
