SiC陶瓷表面处理工艺对SiC-AFRP界面粘接性能的影响

doi:10.11868/j.issn.1001-4381.2016.12.006

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(3325 KB)

HTML ( 16 )
输出: BibTeX | EndNote (RIS)

摘要

为提高SiC陶瓷-芳纶纤维增强树脂基复合材料(SiC-AFRP)的界面粘接性能,研究了陶瓷腐蚀工艺、偶联剂处理工艺、粘接剂种类对SiC-AFRP界面剥离强度的影响。结果表明:SiC陶瓷表面腐蚀工艺和偶联剂处理工艺能有效提高SiC-AFRP界面粘接性能。陶瓷经K₃Fe(CN)₆与KOH混合腐蚀液浸泡2h,使用乙烯基三乙氧基硅烷偶联剂偶联化处理后,SiC-AFRP的界面剥离强度由0.45kN/m提高至2.20kN/m;VA含量15%(质量分数)的EVA热熔胶膜是理想的界面胶黏剂。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	魏汝斌
	李锋
	梁勇芳
	翟文
	张文婷
	陈青香

关键词 ：表面处理, SiC-AFRP, 粘接性能, 腐蚀

Abstract：

To improve the interfacial bonding properties of SiC-aramid fiber reinforced polymer matrix composites (SiC-AFRP), the influences of etching process of SiC ceramic, coupling treatment process, and the adhesives types on the interfacial peel strength of SiC-AFRP were studied. The results show that the surface etching process and coupling treatment process of silicon carbide ceramic can effectively enhance interfacial bonding property of the SiC-AFRP. After soaked the ceramic in K₃Fe(CN)₆ and KOH mixed etching solution for 2 hours, and coupled with vinyl triethoxy silane coupling agent, the interfacial peel strength of the SiC-AFRP significantly increases from 0.45kN/m to 2.20kN/m. EVA hot melt film with mass fraction of 15%VA is ideal for interface adhesive.

Key words： surface treatment SiC-AFRP bonding property corrosion

收稿日期: 2015-05-27 出版日期: 2016-12-16

基金资助:国家重点研发计划资助项目(2016YFC0800300)

通讯作者: 翟文 E-mail: 18653127753@163.com

作者简介: 翟文(1966-),男,研究员,硕士,研究方向:高效抗冲击复合材料与功能防护材料,联系地址:山东省济南市天桥区田家庄东路3号山东非金属材料研究所(250031),E-mail:18653127753@163.com

引用本文:

魏汝斌, 李锋, 梁勇芳, 翟文, 张文婷, 陈青香. SiC陶瓷表面处理工艺对SiC-AFRP界面粘接性能的影响[J]. 材料工程, 2016, 44(12): 35-40.
Ru-bin WEI, Feng LI, Yong-fang LIANG, Wen ZHAI, Wen-ting ZHANG, Qing-xiang CHEN. Effects of Surface Treatment Processes of SiC Ceramic on Interfacial Bonding Property of SiC-AFRP. Journal of Materials Engineering, 2016, 44(12): 35-40.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2016.12.006 或 http://jme.biam.ac.cn/CN/Y2016/V44/I12/35

Fig.1 剥离实验示意图

Fig.2 不同腐蚀液处理后SiC-AFRP的界面剥离强度

Fig.3 SiC-AFRP界面剥离强度随腐蚀液浓度的变化

Fig.4 SiC-AFRP界面剥离强度随腐蚀时间的变化

Fig.5 SiC陶瓷的表面粗糙度随腐蚀时间的变化

Fig.6 不同胶黏剂制备的SiC-AFRP界面剥离强度

Fig.7 不同硅烷偶联剂处理后SiC-AFRP界面剥离强度

Fig.8 腐蚀处理前后、偶联化处理后SiC陶瓷表面形貌
(a)腐蚀处理前；(b)腐蚀处理后；(c)偶联化处理后

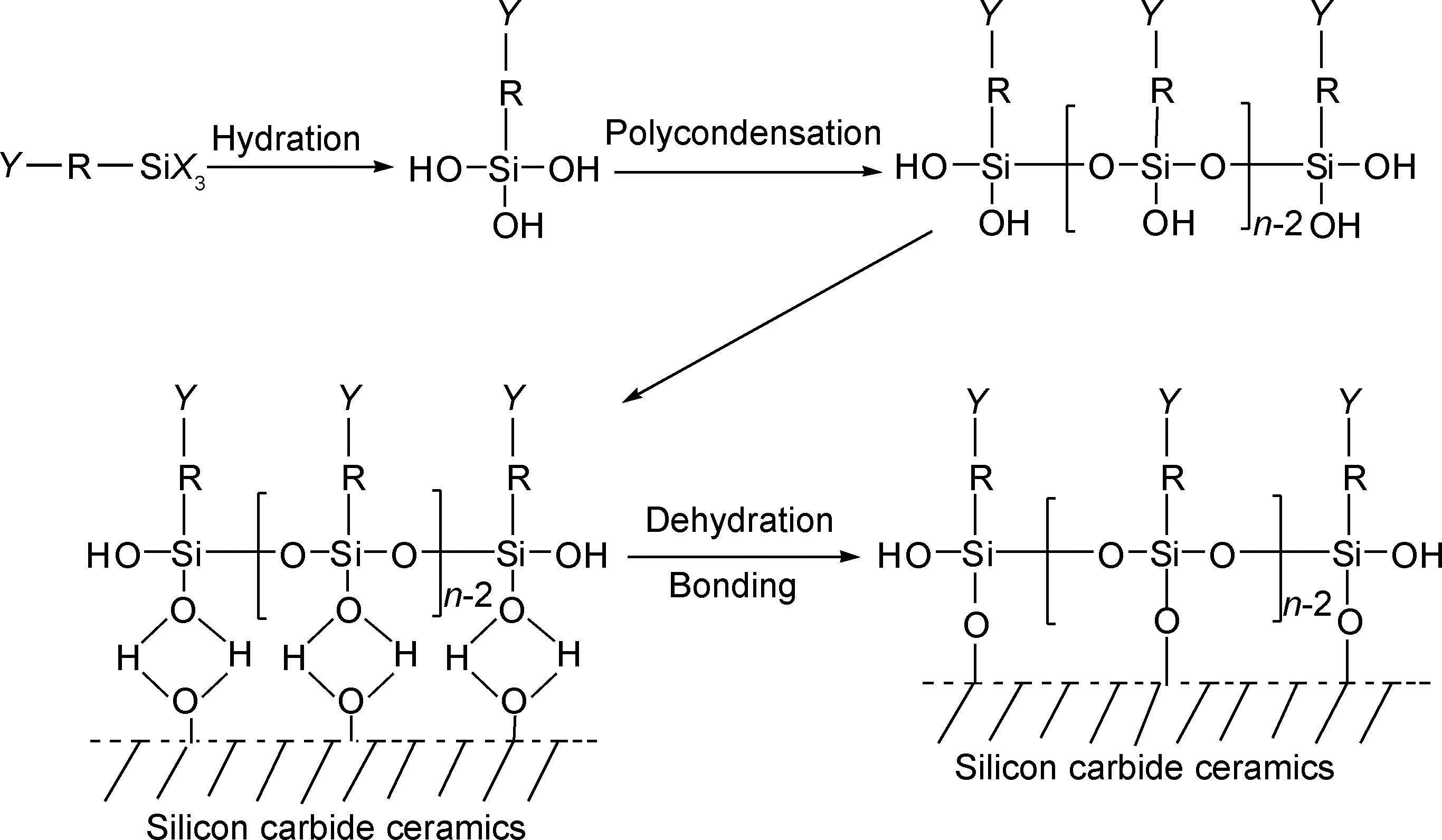

Fig.9 硅烷偶联剂与SiC陶瓷表面基团作用机理示意图

Fig.10 EVA树脂与乙烯基三乙氧基硅烷偶联剂共聚反应式

1	TALIB A R A, ABBUD L H, ALI A, et al Ballistic impact performance of Kevlar-29 and Al2O3, powder/epoxy targets under high velocity impact[J]. Materials & Design, 2012, 35, 12- 19.
2	CHEESEMAN B A, BOGETTI T A Ballistic impact into fabric and compliant composite laminates[J]. Composite Structures, 2003, 61 (1-2): 161- 173. doi: 10.1016/S0263-8223(03)00029-1
3	YAHAYA R, SAPUAN S M, JAWAID M, et al Quasi-static penetration and ballistic properties of kenaf-aramid hybrid composites[J]. Materials and Design, 2014, 63 (2): 775- 782.
4	王恒武, 王继辉, 朱京杨, 等纤维增强树脂基复合材料界面粘结强度测试方法探讨[J]. 玻璃钢/复合材料, 2003, (3): 42- 45.
4	WANG H W, WANG J H, ZHU J Y, et al Discussion on measurement methods of interfacial adhesion strength of fiber reinforced polymer composites[J]. Fiber Reinforced Plastics/Composites, 2003, (3): 42- 45.
5	魏汝斌, 李锋, 梁勇芳, 等碳化硅抗弹陶瓷的研究进展及在装甲防护领域的应用[J]. 兵器材料科学与工程, 2014, (6): 145- 148.
5	WEI R B, LI F, LIANG Y F, et al Research progress in bulletproof SiC ceramic and its applications in armor protection field[J]. Ordnance Material Science and Engineering, 2014, (6): 145- 148.
6	UEHARA K, SAKURAI M Bonding strength of adhesives and surface roughness of joined parts[J]. Journal of Materials Processing Technology, 2002, 127 (2): 178- 181. doi: 10.1016/S0924-0136(02)00122-X
7	李慧, 张鹏, 程永奇, 等金属表面预处理对金属/聚合物界面粘结强度的影响[J]. 玻璃钢/复合材料, 2013, (4): 51- 54.
7	LI H, ZHANG P, CHENG Y Q, et al Research effects of metal pretreatment on the bonding strength of metal/polymer interface[J]. Fiber Reinforced Plastics/Composites, 2013, (4): 51- 54.
8	HERRMANN M, SEMPF K, WENDROCK H, et al Electrochemical corrosion of silicon carbide ceramics in sodium hydroxide[J]. Journal of the European Ceramic Society, 2014, 34 (7): 1687- 1693. doi: 10.1016/j.jeurceramsoc.2013.12.043
9	TAKAHASHI M, KONDO M Corrosion resistance of ceramics SiC and Si3N4 in flowing lead-bismuth eutectic[J]. Progress in Nuclear Energy, 2011, 53 (7): 1061- 1065. doi: 10.1016/j.pnucene.2011.04.023
10	CHARPENTIER L, BALAT-PICHELIN M, AUDUBERT F High temperature oxidation of SiC under helium with low-pressure oxygen-part 1: sintered α-SiC[J]. Journal of the European Ceramic Society, 2010, 30 (12): 2653- 2660. doi: 10.1016/j.jeurceramsoc.2010.04.025
11	胡萍, 姜明, 黄畴, 等硅烷偶联剂的界面性能研究[J]. 表面技术, 2004, 33 (5): 19- 21.
11	HU P, JIANG M, HUANG C, et al Research on interface property of silicon coupling agent[J]. Surface Technology, 2004, 33 (5): 19- 21.
12	张明宗, 管从胜, 王威强有机硅烷偶联剂在金属表面预处理中的应用[J]. 腐蚀科学与防护技术, 2001, 13 (2): 96- 100.
12	ZHANG M Z, GUAN C S, WANG W Q Application of silane coupling agents in pretreatment of metal surface[J]. Corrosion Science and Protection Technology, 2001, 13 (2): 96- 100.
13	WEI B G, CHANG Q, BAO C, et al Surface modification of filter medium particles with silane coupling agent KH550[J]. Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2013, 434 (19): 276- 280.
14	袁桂素, 张正根 EVA树脂性能及用途[J]. 粘接, 1993, (5): 17- 23.
14	YUAN G S, ZHANG Z G Properties and use of the EVA resin[J]. Adhesion in China, 1993, (5): 17- 23.
15	樊东黎金相腐蚀剂介绍[J]. 金属热处理, 2008, 33 (2): 110- 111.
15	FAN D L Metallographic etchant introduction[J]. Heat Treatment of Metals, 2008, 33 (2): 110- 111.
16	杜慧翔, 黄活阳, 王文鹏, 等硅烷偶联剂的偶联作用机理及其在密封胶中的应用[J]. 化学与黏合, 2013, 35 (2): 63- 65.
16	DU H X, HUANG H Y, WANG W P, et al Coupling mechanism of silane coupling agent and its application in sealant[J]. Chemistry and Adhesion, 2013, 35 (2): 63- 65.
17	ARKLES B Tailoring surfaces with silanes[J]. Chem Tech, 1977, 7 (12): 766- 769.
