树脂基体中热塑性树脂含量对碳纤维环氧复合材料Ⅱ型层间断裂韧性的影响

doi:10.11868/j.issn.1001-4381.2021.000124

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(19357 KB)

HTML ( 0 )
输出: BibTeX | EndNote (RIS)

摘要

制备了国产CCF800H碳纤维增强环氧树脂基复合材料，通过调控环氧树脂中的热塑性增韧树脂含量，探索热塑性树脂增韧颗粒含量对复合材料Ⅱ型层间断裂韧性的影响，结果表明，在碳纤维对增韧剂颗粒的过滤效应下，热塑性树脂增韧颗粒会在复合材料层间富集，并且随着热塑性树脂增韧剂含量增加，复合材料层间厚度增大。随热塑性树脂增韧剂含量增加，在层间树脂基体韧性及层间高韧树脂厚度增大的共同作用下，复合材料Ⅱ型层间断裂韧性逐步提升。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	张代军
	陈俊
	包建文
	钟翔屿
	陈祥宝

关键词 ：环氧树脂, 复合材料, 碳纤维, Ⅱ型层间断裂韧性

Abstract：

Epoxy-matrix composites reinforced by CCF800H, the domestic high strength intermediate modulus carbon fiber, were prepared. Thermoplastic resin was used as the toughening agent of the resin. Through regulating the content of toughening particle in the epoxy resin, effects of the content of toughening agent on the mode-Ⅱ interlaminar fracture toughness of the composite were investigated. The results show that the thermoplastic toughening particles gather at the interlayers of the composite with the filtering effect of the carbon fibers on those particles. The interlayers get thicker with the increasing of the toughening agent. The mode-Ⅱ interlaminar fracture toughness of the composite is increased under the concurrent actions of the toughness and thickness of the interlayer resin.

Key words： epoxy resin composites carbon fiber mode-Ⅱ interlaminar fracture toughness

收稿日期: 2021-02-06 出版日期: 2021-06-22

中图分类号:

TB332

通讯作者: 张代军 E-mail: 15810534483@139.com

作者简介: 张代军(1985-), 男, 高级工程师, 博士, 研究方向为树脂基复合材料, 联系地址: 北京航空材料研究院(100095), E-mail: 15810534483@139.com

引用本文:

张代军, 陈俊, 包建文, 钟翔屿, 陈祥宝. 树脂基体中热塑性树脂含量对碳纤维环氧复合材料Ⅱ型层间断裂韧性的影响[J]. 材料工程, 2021, 49(6): 178-184.
Dai-jun ZHANG, Jun CHEN, Jian-wen BAO, Xiang-yu ZHONG, Xiang-bao CHEN. Effects of thermoplastic resin content on mode-Ⅱ interlaminar fracture toughness of carbon fiber reinforced epoxy composite. Journal of Materials Engineering, 2021, 49(6): 178-184.

链接本文:

http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2021.000124 或 http://jme.biam.ac.cn/CN/Y2021/V49/I6/178

Table 1 树脂配制比例表

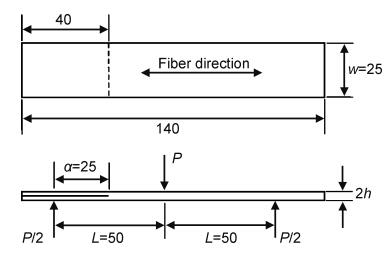

Fig.1 复合材料G_ⅡC试样

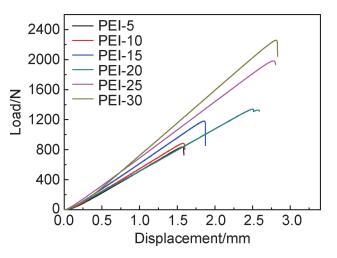

Fig.2 复合材料G_ⅡC测试载荷位移曲线

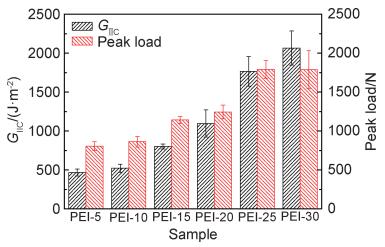

Fig.3 复合材料Ⅱ型层间断裂韧性与载荷峰值

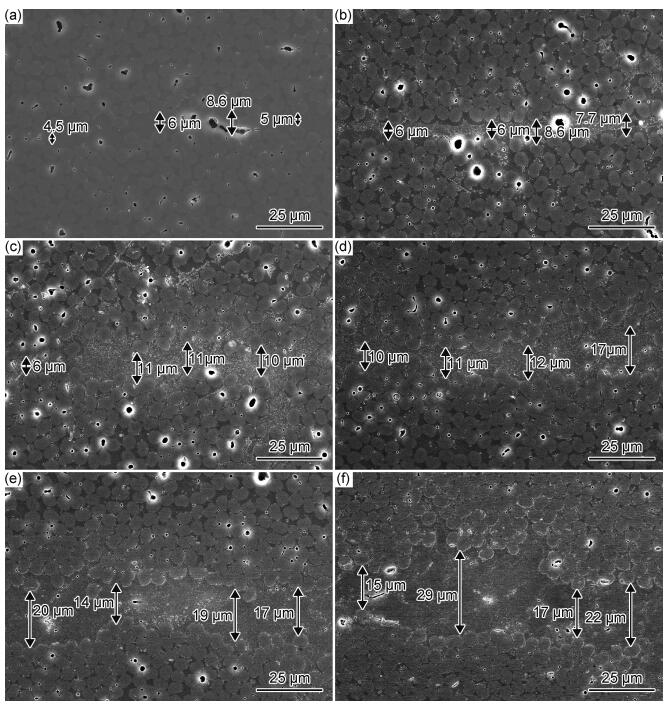

Fig.4 复合材料纤维与树脂基体的分布情况
(a)PEI-5;(b)PEI-10;(c)PEI-15;(d)PEI-20;(e)PEI-25;(f)PEI-30

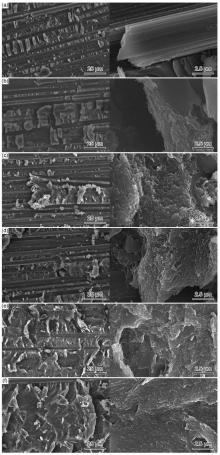

Fig.5 复合材料G_ⅡC试样断口形貌
(a)PEI-5;(b)PEI-10;(c)PEI-15;(d)PEI-20;(e)PEI-25;(f)PEI-30

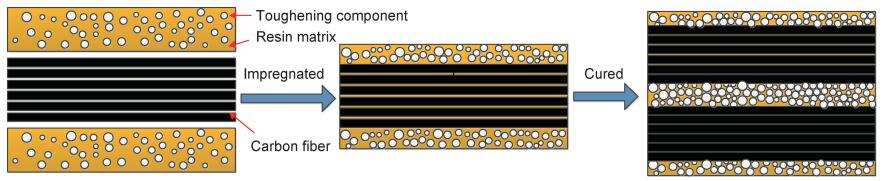

Fig.6 复合材料层间热塑性颗粒富集过程

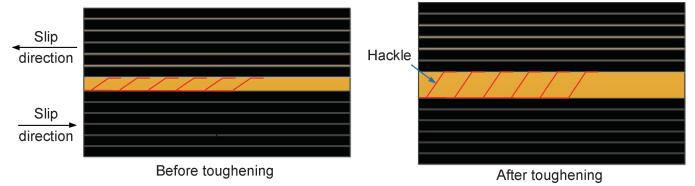

Fig.7 Ⅱ型层间断裂韧性裂纹扩展过程中的几何效应

1	陈祥宝, 张宝艳, 邢丽英. 先进树脂基复合材料技术发展及应用现状[J]. 中国材料进展, 2009, 28 (6): 2- 12.
1	CHEN X B , ZHANG B Y , XING L Y . Application and development of advanced polymer matrix composites[J]. Materials China, 2009, 28 (6): 2- 12.
2	杜善义. 先进复合材料与航空航天[J]. 复合材料学报, 2007, 24 (1): 1- 12. doi: 10.3321/j.issn:1000-3851.2007.01.001
2	DU S Y . Advanced composite materials and aerospace engineering[J]. Acta Materiae Compositae Sinica, 2007, 24 (1): 1- 12. doi: 10.3321/j.issn:1000-3851.2007.01.001
3	马立敏, 张嘉振, 岳广全, 等. 复合材料在新一代大型民用飞机中的应用[J]. 复合材料学报, 2015, 32 (2): 317- 322.
3	MA L M , ZHANG J Z , YUE G Q , et al. Application of composites in new generation of large civil aircraft[J]. Acta Materiae Compositae Sinica, 2015, 32 (2): 317- 322.
4	ENDO M . Composites for aircraft and aerospace application[J]. Sen-I Gakkaishi, 2014, 70 (9): 508- 511. doi: 10.2115/fiber.70.P-508
5	包建文, 钟翔屿, 张代军, 等. 国产高强中模碳纤维及其增强高韧性树脂基复合材料研究进展[J]. 材料工程, 2020, 48 (8): 33- 48.
5	BAO J W , ZHONG X Y , ZHANG D J , et al. Progress in high strength intermediate modulus carbon fiber and its high toughness resin matrix composites in China[J]. Journal of Materials Engineering, 2020, 48 (8): 33- 48.
6	陈绍杰. 复合材料技术与大型飞机[J]. 航空学报, 2008, 29 (3): 605- 610. doi: 10.3321/j.issn:1000-6893.2008.03.011
6	CHEN S J . Composite technology and large aircraft[J]. Acta Aeronautica et Astronautic Sinica, 2008, 29 (3): 605- 610. doi: 10.3321/j.issn:1000-6893.2008.03.011
7	刘代军, 陈亚莉. 先进树脂基复合材料在航空工业中的应用[J]. 材料工程, 2008, (增刊1): 194- 198.
7	LIU D J , CHEN Y L . Application of advanced polymer matrix composites in aviation industry[J]. Journal of Materials Engineering, 2008, (Suppl 1): 194- 198.
8	乔海涛, 梁滨, 张军营, 等. 先进复合材料结构胶接体系的研发与应用[J]. 材料工程, 2018, 46 (12): 38- 47. doi: 10.11868/j.issn.1001-4381.2018.000297
8	QIAO H T , LIANG B , ZHANG J Y , et al. Development and application of adhesive materials for advanced composite bonding[J]. Journal of Materials Engineering, 2018, 46 (12): 38- 47. doi: 10.11868/j.issn.1001-4381.2018.000297
9	张宗华, 刘刚, 张晖, 等. 纳米氧化铝颗粒对高性能环氧树脂玻璃化转变温度的影响[J]. 材料工程, 2014, (9): 39- 44.
9	ZHANG Z H , LIU G , ZHANG H , et al. Influence of nano-alumina particles on glass transition temperature of high-performance epoxy resin[J]. Journal of Materials Engineering, 2014, (9): 39- 44.
10	刘刚, 张代军, 张晖, 等. 纳米粒子改性环氧树脂及其复合材料力学性能研究[J]. 材料工程, 2010, (1): 47- 53. doi: 10.3969/j.issn.1001-4381.2010.01.011
10	LIU G , ZHANG D J , ZHANG H , et al. Mechanical properties of nanoparticles modified epoxy matrix and composites[J]. Journal of Materials Engineering, 2010, (1): 47- 53. doi: 10.3969/j.issn.1001-4381.2010.01.011
11	董慧民, 益小苏, 安学锋, 等. 纤维增强热固性聚合物基复合材料层间增韧研究进展[J]. 复合材料学报, 2014, 31 (2): 273- 285.
11	DONG H M , YI X S , AN X F , et al. Development of interleaved fibre-reinforced thermoset polymer matrix composites[J]. Acta Materiae Compositae Sinica, 2014, 31 (2): 273- 285.
12	姚佳伟, 刘梦瑶, 牛一凡. PEK-C膜层间增韧碳纤维/环氧树脂复合材料的力学性能[J]. 复合材料学报, 2019, 36 (5): 1083- 1091.
12	YAO J W , LIU M Y , NIU Y F . Mechanical properties of PEK-C interlayer toughened carbon fiber/epoxy composites[J]. Acta Materiae Compositae Sinica, 2019, 36 (5): 1083- 1091.
13	张朋, 刘刚, 胡晓兰, 等. 结构化增韧层增韧RTM复合材料性能[J]. 复合材料学报, 2012, 29 (4): 1- 9.
13	ZHANG P , LIU G , HU X L , et al. Properties of toughened RTM composites by structural toughening layer[J]. Acta Materiae Compositae Sinica, 2012, 29 (4): 1- 9.
14	董慧民, 闫丽, 安学锋, 等. ESTM-fabric/3266复合材料低速冲击响应及冲击后压缩行为研究[J]. 材料工程, 2020, 48 (1): 41- 47.
14	DONG H M , YAN L , AN X F , et al. Low velocity impact response and post impact compression behaviour of ESTM-fabric/3266 composites[J]. Journal of Materials Engineering, 2020, 48 (1): 41- 47.
15	钟翔屿, 张代军, 包建文, 等. 热塑性树脂含量对CCF800H碳纤维环氧复合材料Ⅰ型层间断裂韧度的影响[J]. 材料工程, 2017, 45 (8): 55- 61.
15	ZHONG X Y , ZHANG D J , BAO J W , et al. Influence of content of toughening thermoplastic on mode-Ⅰ interlaminar fracture toughness of epoxy composite reinforced by CCF800H carbon fiber[J]. Journal of Materials Engineering, 2017, 45 (8): 55- 61.
16	钟翔屿, 张代军, 包建文, 等. 增韧剂含量对国产高强中模炭纤维环氧复合材料耐冲击性能的影响[J]. 固体火箭技术, 2017, 40 (3): 372- 379.
16	ZHONG X Y , ZHANG D J , BAO J W , et al. Effect of toughening thermoplastic particles content on impact resistance of epoxy matrix composite reinforced by domestic intermediate modulus carbon fiber[J]. Journal of Solid Rocket Technology, 2017, 40 (3): 372- 379.
17	HOSSEIN S , MEHDI B , MUTLU S . Mode-Ⅱ interlaminar fracture toughness of carbon/epoxy laminates[J]. Iranian Polymer Journal, 2003, 12 (5): 389- 400.
18	VOLKER A , DALE G , MICHAEL S , et al. Interlaminar crack growth in third-generation thermoset prepreg system[J]. Polymer, 1993, 34 (4): 907- 909. doi: 10.1016/0032-3861(93)90379-O
