Gd2O3掺杂量对Ce1-xGdxO2-δ电解质导电性能的影响
刘媛媛1,2,3, 李舒婷1,2, 彭军1,2, 安胜利1,2,*()
1 内蒙古科技大学 材料与冶金学院, 内蒙古 包头 014010
2 内蒙古先进陶瓷材料与器件重点实验室, 内蒙古 包头 014010
3 内蒙古科技大学 化学与化工学院, 内蒙古 包头 014010
Influence of Gd2O3 doping contents on conductivity of Ce1-xGdxO2-δ electrolyte
Yuan-yuan LIU1,2,3, Shu-ting LI1,2, Jun PENG1,2, Sheng-li AN1,2,*()
1 School of Materials and Metallurgy, Inner Mongolia University of Science and Technology, Baotou 014010, Inner Mongolia, China
2 Inner Mongolia Key Laboratory of Advanced Ceramic Materials and Devices, Baotou 014010, Inner Mongolia, China
3 College of Chemistry and Chemical Engineering, Inner Mongolia University of Science and Technology, Baotou 014010, Inner Mongolia, China
全文: PDF(3426 KB)   HTML ( 7 )
输出: BibTeX | EndNote (RIS)       背景资料
文章导读
摘要

在500~700℃时,Gd2O3掺杂CeO2具有较高的离子电导率,从而被广泛应用于中温固体氧化物燃料电池(solid oxide fuel cell,SOFC)中。但在SOFC运行时,在电池的阳极侧Ce4+会被还原成Ce3+,产生电子泄露现象,从而造成SOFC电池性能的衰减。采用溶胶-凝胶法成功制备Ce1-xGdxO2-δx=0.05,0.10,0.15,0.20,0.25,摩尔分数)固体电解质,研究不同Gd3+掺杂量对GDC电解质总电导率和电子电导率的影响,同时对总电导率、电子电导率与温度、氧分压之间的关系进行分析。结果表明:测试温度为750℃、Gd3+掺杂量为0.20时,GDC电解质的总电导率最大,达到8.59×10-2 S·cm-1;电子电导率随着Gd3+掺杂量的增大而降低,当Gd3+掺杂量为0.10、测试温度为750℃时,GDC电解质的电子电导率最大,为6.47×10-4 S·cm-1。Gd2O3掺杂量为0.20的GDC电解质具有最高的总电导率和较小的电子电导率,从而突显出最高的离子电导率。

服务
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章
刘媛媛
李舒婷
彭军
安胜利
关键词 固体氧化物燃料电池Ce1-xGdxO2-δ电解质电导率Hebb-Wagner极化法
Abstract

Gd2O3 doped CeO2(GDC) was widely used in solid oxide fuel cell (SOFC) because of its high ionic conductivity at 500-700 ℃. However, during the SOFC operation, Ce4+ was reduced to Ce3+ at the anode side of the battery, resulting in electronic leakage, which leaded to the degradation of SOFC battery performance. The Ce1-xGdxO2-δ(x=0.05, 0.10, 0.15, 0.20, 0.25, mole fraction) solid electrolyte was prepared by sol-gel method. The effects of different Gd3+ doping amount on the total conductivity and electronic conductivity of GDC electrolyte were studied, and the relationships between the total conductivity, electronic conductivity, and temperature, oxygen partial pressure were analyzed. The results show that, when the Gd2O3 doping content is 0.20, the total conductivity of GDC reaches the highest 8.59×10-2 S·cm-1 at 750 ℃. The electronic conductivity decreases with the increase of Gd3+doping amount, and reaches the highest 6.47×10-4 S·cm-1 at 750 ℃ when Gd3+doping amount is 0.10. The GDC with doping amount of 0.20 highlights the highestionic conductivity because of its highest total conductivity and smaller electronic conductivity.

Key wordssolid oxide fuel cell    Ce1-xGdxO2-δ electrolyte    electrical conductivity    Hebb-Wagner polari-zation method
收稿日期: 2019-04-06      出版日期: 2020-06-15
中图分类号:  TQ174.75
基金资助:国家自然科学基金项目(51474133);国家自然科学基金项目(51974167);内蒙古自然科学基金项目(2017MS0221);内蒙古自然科学基金项目(2017BS0504)
通讯作者: 安胜利     E-mail: san@imust.edu.cn
作者简介: 安胜利(1961-), 男, 教授, 博士生导师, 研究方向:离子与混合导体及器件, 联系地址:内蒙古自治区包头市昆都仑区阿尔丁大街7号内蒙古科技大学材料与冶金学院(014010), E-mail:san@imust.edu.cn
引用本文:
刘媛媛, 李舒婷, 彭军, 安胜利. Gd2O3掺杂量对Ce1-xGdxO2-δ电解质导电性能的影响[J]. 材料工程, 2020, 48(6): 118-124.
Yuan-yuan LIU, Shu-ting LI, Jun PENG, Sheng-li AN. Influence of Gd2O3 doping contents on conductivity of Ce1-xGdxO2-δ electrolyte. Journal of Materials Engineering, 2020, 48(6): 118-124.
链接本文:
http://jme.biam.ac.cn/CN/10.11868/j.issn.1001-4381.2019.000322      或      http://jme.biam.ac.cn/CN/Y2020/V48/I6/118

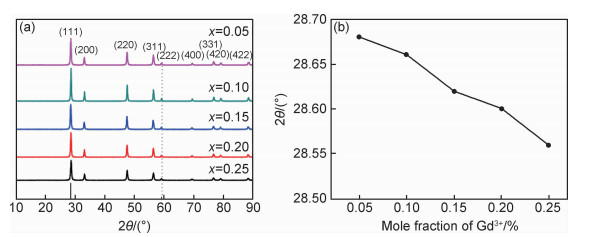

Fig.1  不同掺杂量GDC的XRD谱图(a)及特征峰衍射角变化(b)
Fig.2  不同Gd3+掺杂量GDC固体电解质的表面(1)和断面(2)SEM图
(a)x=0.05;(b)x=0.10;(c)x=0.15;(d)x=0.20;(e)x=0.25

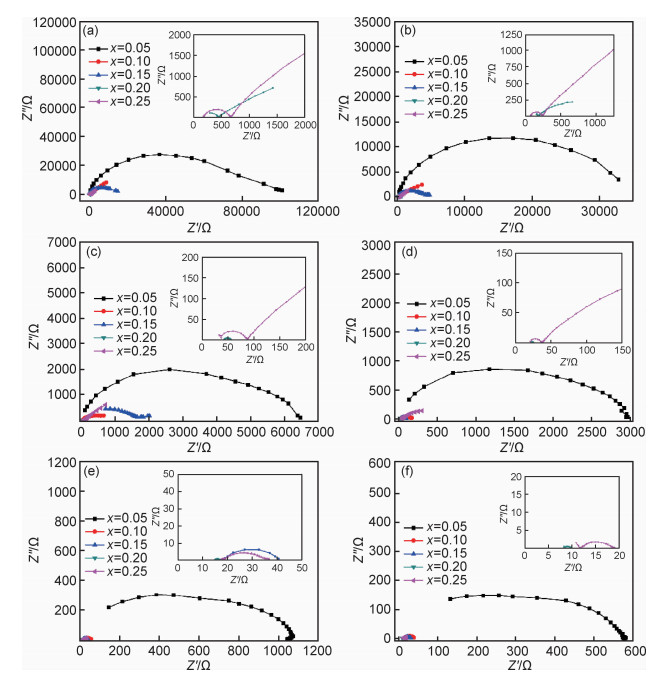

Fig.3  空气气氛下不同测试温度时GDC电解质的交流阻抗谱
(a)500 ℃; (b)550 ℃; (c)600 ℃; (d)650 ℃; (e)700 ℃; (f)750 ℃

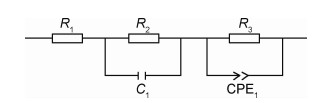

Fig.4  固体电解质的等效电路图

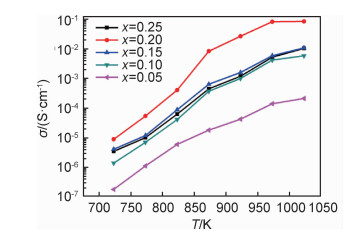

Fig.5  不同掺杂量GDC电解质的总电导率与温度的关系

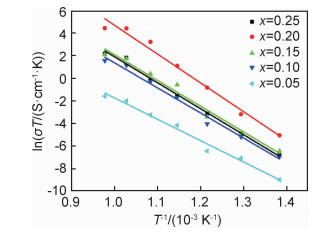

Fig.6  不同掺杂量GDC总电导率与温度的Arrhenius线性关系
x Ea/eV
0.05 0.8263
0.10 0.9112
0.15 0.9591
0.20 0.9945
0.25 0.9242
Table 1  Ce1-xGdxO2-δ的总电导率活化能

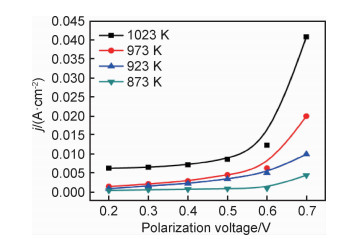

Fig.7  不同温度下Ce0.8Gd0.2O1.9的Hebb-Wagner极化曲线

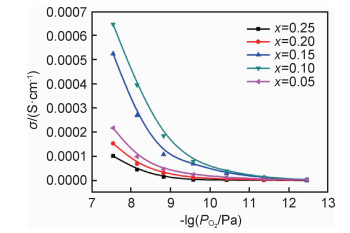

Fig.8  不同掺杂量GDC的电子电导率与氧分压的关系

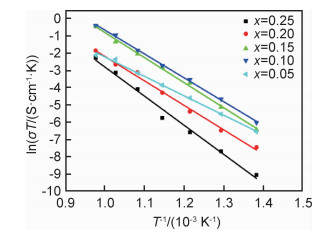

Fig.9  不同掺杂量GDC电子电导率与温度的Arrhenius线性关系
x Ea/eV
0.05 1.453
0.10 1.221
0.15 1.250
0.20 1.190
0.25 0.9687
Table 2  Ce1-xGdxO2-δ的电子电导率活化能
